دیتاشیت STW15NK50Z

STW15NK50Z

مشخصات دیتاشیت

نام دیتاشیت STW15NK50Z
حجم فایل 81.402 کیلوبایت
نوع فایل pdf
تعداد صفحات 19

دانلود دیتاشیت STW15NK50Z

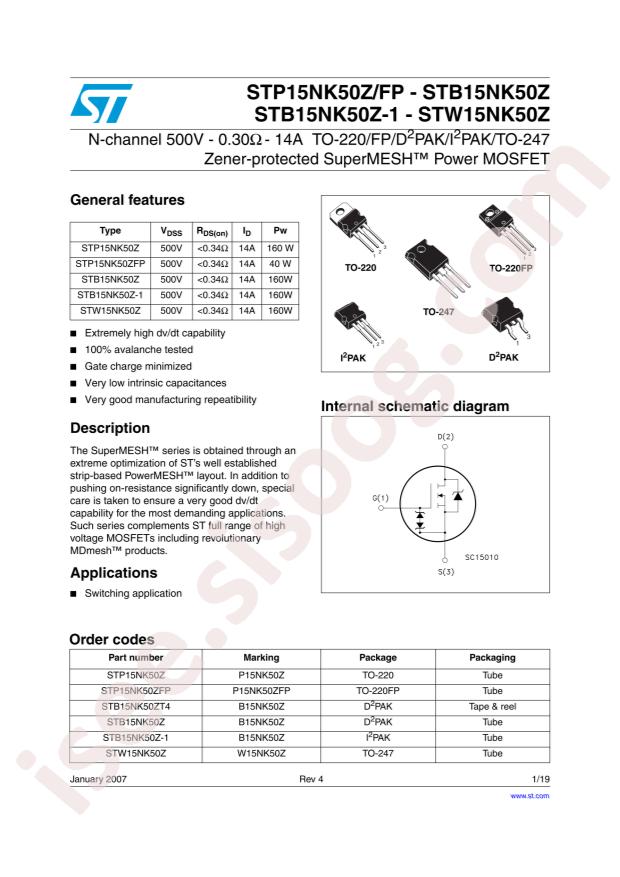

STW15NK50Z Datasheet

مشخصات

  • RoHS: true
  • Category: Triode/MOS Tube/Transistor/MOSFETs
  • Datasheet: STMicroelectronics STW15NK50Z
  • Operating Temperature: -50°C~+150°C@(Tj)
  • Power Dissipation (Pd): 160W
  • Total Gate Charge (Qg@Vgs): 106nC@10V
  • Drain Source Voltage (Vdss): 500V
  • Input Capacitance (Ciss@Vds): 2260pF@25V
  • Continuous Drain Current (Id): 14A
  • Gate Threshold Voltage (Vgs(th)@Id): 4.5V@100uA
  • Drain Source On Resistance (RDS(on)@Vgs,Id): 340mΩ@7A,10V
  • Package: TO-247
  • Manufacturer: STMicroelectronics
