LT8642SIV#PBF دیتاشیت
مشخصات دیتاشیت
| نام دیتاشیت | LT8642SIV#PBF |
|---|---|
| حجم فایل | 125.771 کیلوبایت |
| نوع فایل | |
| تعداد صفحات | 26 |
دانلود دیتاشیت LT8642SIV#PBF |
دانلود دیتاشیت |
|---|
سایر مستندات
LTpowerCAD II Quick Start Guide 36 pages
LTpowerCAD II User Guide 60 pages

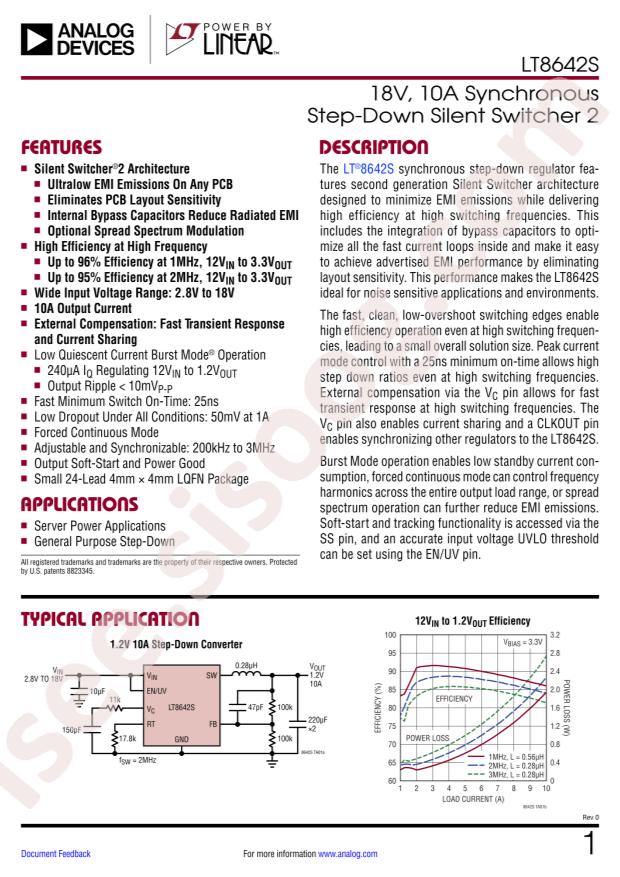

LT8642S Datasheet 26 pages
مشخصات فنی
- RoHS: true
- Category: Power Supply Chip/DC-DC Converters
- Function: Step-down type
- Topology: Step-down
- Datasheet: Analog Devices LT8642SIV#PBF
- Output Type: Adjustable
- Input Voltage: 2.8V~18V
- Output Voltage: 0.597V~3.3V
- Number of Outputs: 1
- Switching Frequency: 3MHz
- Output Current (Max): 10A
- Operating Temperature: -40°C~+125°C@(TJ)
- Synchronous Rectification: Yes
- Package: LQFN-24-EP(4x4)
- Manufacturer: Analog Devices
- Series: -
- Packaging: Tray
- Part Status: Active
- Output Configuration: Positive
- Voltage - Input (Min): 2.8V
- Voltage - Input (Max): 18V
- Voltage - Output (Min/Fixed): 0.597V
- Voltage - Output (Max): 3.3V
- Current - Output: 10A
- Frequency - Switching: 200kHz ~ 3MHz
- Synchronous Rectifier: Yes
- Mounting Type: Surface Mount
- Package / Case: 24-TFQFN Exposed Pad
- Supplier Device Package: 24-LQFN (4x4)
- detail: Buck Switching Regulator IC Positive Adjustable 0.597V 1 Output 10A 24-TFQFN Exposed Pad
