- دیتاشیت APT50N60JCCU2

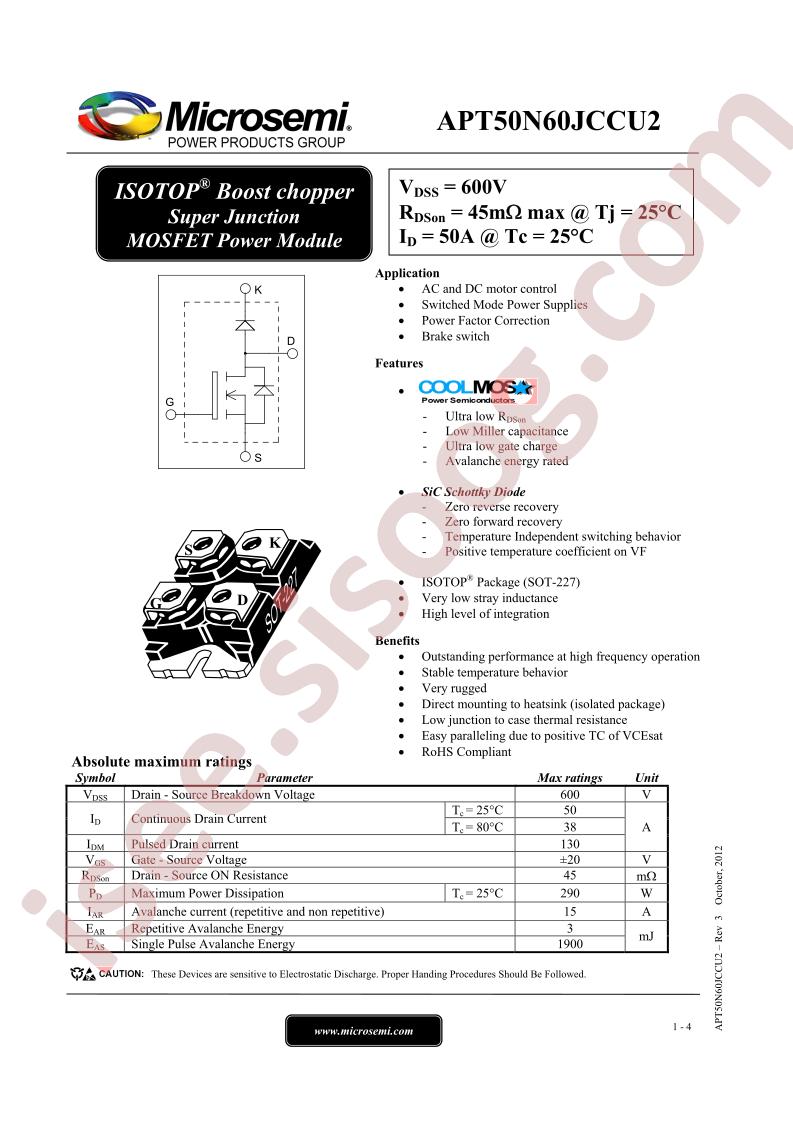

APT50N60JCCU2 دیتاشیت
مشخصات دیتاشیت
| نام دیتاشیت | APT50N60JCCU2 |
|---|---|
| حجم فایل | 296.676 کیلوبایت |
| نوع فایل | |
| تعداد صفحات | 4 |
دانلود دیتاشیت APT50N60JCCU2 |
دانلود دیتاشیت |
|---|
سایر مستندات
Power Products Catalog 40 pages
مشخصات فنی
- Manufacturer: Microchip Technology
- Series: -
- Packaging: Bulk
- Part Status: Active
- FET Type: N-Channel
- Technology: MOSFET (Metal Oxide)
- Drain to Source Voltage (Vdss): 600V
- Current - Continuous Drain (Id) @ 25°C: 50A (Tc)
- Drive Voltage (Max Rds On, Min Rds On): 10V
- Rds On (Max) @ Id, Vgs: 45mOhm @ 22.5A, 10V
- Vgs(th) (Max) @ Id: 3.9V @ 3mA
- Gate Charge (Qg) (Max) @ Vgs: 150nC @ 10V
- Vgs (Max): ±20V
- Input Capacitance (Ciss) (Max) @ Vds: 6800pF @ 25V
- FET Feature: -
- Power Dissipation (Max): 290W (Tc)
- Operating Temperature: -40°C ~ 150°C (TJ)
- Mounting Type: Chassis Mount
- Supplier Device Package: SOT-227
- Package / Case: SOT-227-4, miniBLOC
- detail: N-Channel 600V 50A (Tc) 290W (Tc) Chassis Mount SOT-227
