LT1086 Series 数据手册
其他文档
LT1086CM-3.6#PBF 16 pages
技术规格
- RoHS: true
- Category: Power Supply Chip/Linear Voltage Regulators (LDO)
- Datasheet: Analog Devices LT1086IT-3.3#PBF
- Output Current: 1.5A
- Output Voltage: 3.3V
- Dropout Voltage: 1.5V@(1.5A)
- Output Polarity: positive
- Number of Outputs: 1
- Maximum Input Voltage: 20V
- Operating Temperature: -40°C~+125°C
- Quiescent Current (Ground Current): 10mA
- Power Supply Rejection Ratio (PSRR): 72dB@(120Hz)

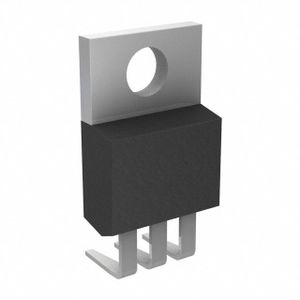

- Package: TO-220
- Manufacturer: Analog Devices
- Series: -
- Packaging: Tube
- Part Status: Active
- Output Configuration: Positive
- Output Type: Fixed
- Number of Regulators: 1
- Voltage - Input (Max): 20V
- Voltage - Output (Min/Fixed): 3.3V
- Voltage - Output (Max): -
- Voltage Dropout (Max): 1.5V @ 1.5A
- Current - Output: 1.5A
- Current - Quiescent (Iq): 10mA
- PSRR: 72dB (120Hz)
- Control Features: -
- Protection Features: Over Current, Over Temperature
- Mounting Type: Through Hole
- Package / Case: TO-220-3
- Supplier Device Package: TO-220-3
- Base Part Number: LT1086
- detail: Linear Voltage Regulator IC 1 Output 1.5A TO-220-3
