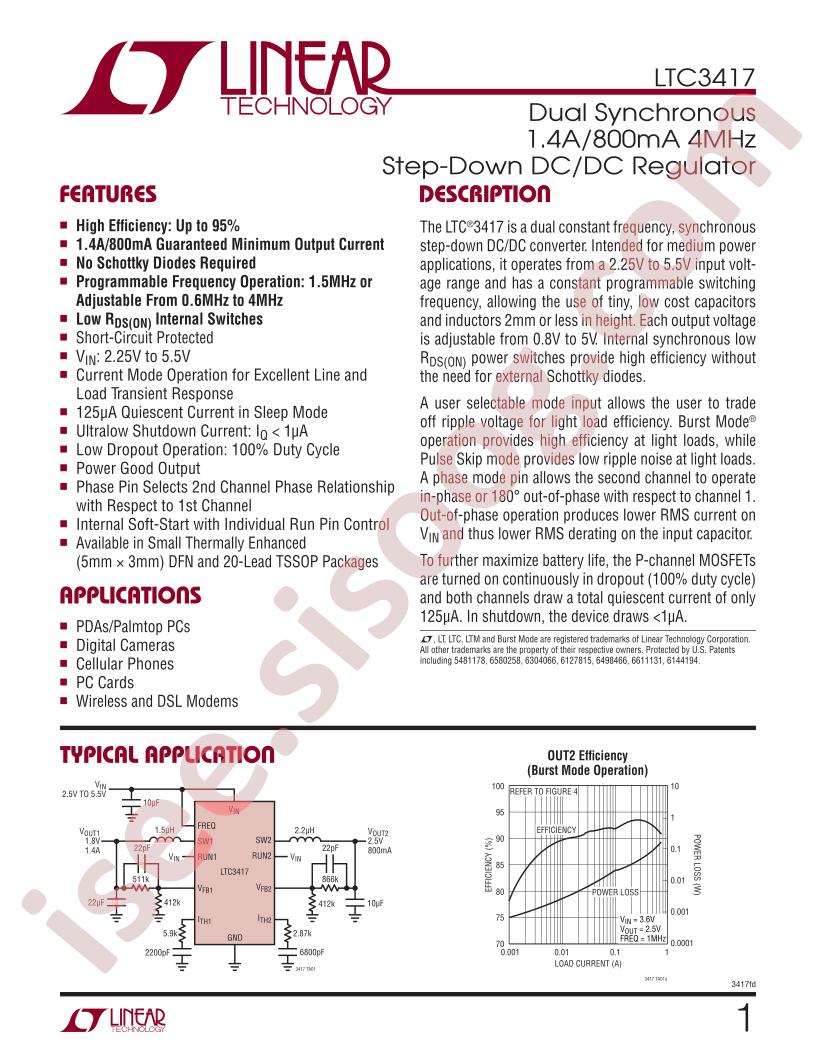

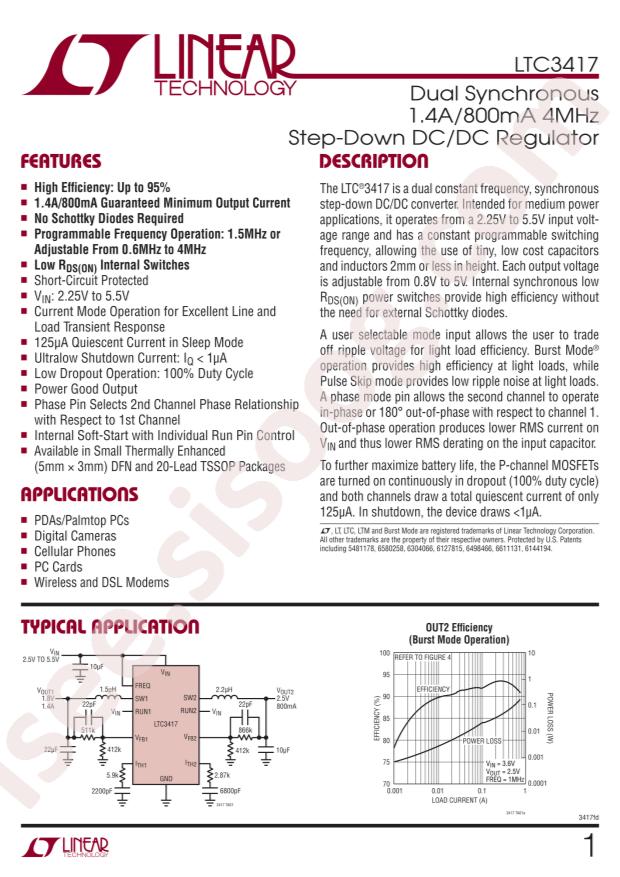

- دیتاشیت LTC3417EFE#PBF
LTC3417EFE#PBF دیتاشیت
مشخصات دیتاشیت
| نام دیتاشیت | LTC3417EFE#PBF |
|---|---|
| حجم فایل | 110.856 کیلوبایت |
| نوع فایل | |
| تعداد صفحات | 20 |
دانلود دیتاشیت LTC3417EFE#PBF |
دانلود دیتاشیت |
|---|
سایر مستندات
LTpowerPlanner III Quick Start Guide 40 pages
LTC3417 20 pages
مشخصات فنی
- RoHS: true
- Category: Power Supply Chip/DC-DC Converters
- Function: Step-down type
- Topology: Step-down
- Datasheet: Analog Devices LTC3417EFE#PBF
- Output Type: Adjustable
- Input Voltage: 2.25V~5.5V
- Output Voltage: 0.8V~5V
- Number of Outputs: 2
- Switching Frequency: 4MHz
- Output Current (Max): 800mA;1.4A
- Operating Temperature: -40°C~+85°C@(TA)
- Synchronous Rectification: Yes
- Package: TSSOP-20-EP
- Manufacturer: Analog Devices
- Series: -
- Packaging: Tube
- Part Status: Active
- Output Configuration: Positive
- Voltage - Input (Min): 2.25V
- Voltage - Input (Max): 5.5V
- Voltage - Output (Min/Fixed): 0.8V
- Voltage - Output (Max): 5V
- Current - Output: 800mA, 1.4A
- Frequency - Switching: 1.5MHz, 600kHz ~ 4MHz
- Synchronous Rectifier: Yes
- Mounting Type: Surface Mount
- Package / Case: 20-TSSOP (0.173", 4.40mm Width) Exposed Pad
- Supplier Device Package: 20-TSSOP-EP
- Base Part Number: LTC3417
- detail: Buck Switching Regulator IC Positive Adjustable 0.8V 2 Output 800mA, 1.4A 20-TSSOP (0.173", 4.40mm Width) Exposed Pad
