ESD8004MUTAG دیتاشیت

ESD8004MUTAG

مشخصات دیتاشیت

نام دیتاشیت ESD8004MUTAG
حجم فایل 85.669 کیلوبایت
نوع فایل pdf
تعداد صفحات 11

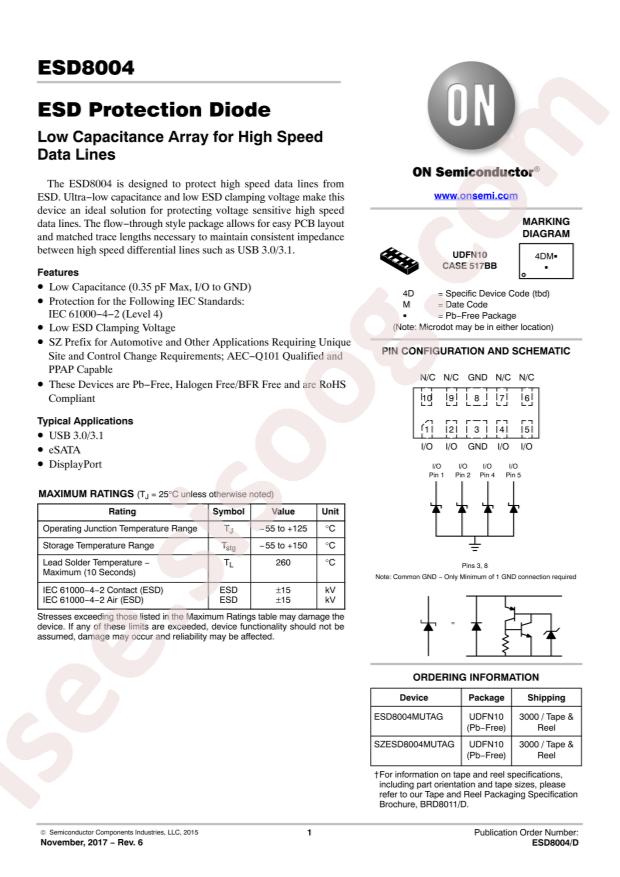

مشاهده دیتاشیت ESD8004MUTAG

دانلود دیتاشیت

سایر مستندات

ESD8004 11 pages

مشخصات فنی

  • RoHS: true
  • Category: TVS/Fuse/Board Level Protection/ESD Protection Devices
  • Datasheet: onsemi ESD8004MUTAG
  • Clamping Voltage@Ipp: 8V
  • Operating Temperature: -55°C~+125°C@(Tj)
  • Breakdown Voltage (VBR): 5.5V
  • Peak Pulse Power(Ppp)@8/20us: -
  • Junction Capacitance(Cj)@1MHz: 0.3pF@1MHz
  • Reverse Stand-Off Voltage (Vrwm): 3.3V
  • Package: DFN-10(1x2.5)
  • Manufacturer: onsemi
  • Series: -
  • Packaging: Cut Tape (CT)
  • Part Status: Active
  • Type: Zener
  • Unidirectional Channels: 4
  • Voltage - Reverse Standoff (Typ): 3.3V (Max)
  • Voltage - Breakdown (Min): 5.5V
  • Voltage - Clamping (Max) @ Ipp: 8V (Typ)
  • Current - Peak Pulse (10/1000µs): 16A
  • Power - Peak Pulse: -
  • Power Line Protection: No
  • Applications: USB
  • Capacitance @ Frequency: 0.3pF @ 1MHz
  • Mounting Type: Surface Mount
  • Package / Case: 10-UFDFN
  • Supplier Device Package: 10-UDFN (2.5x1)
  • Base Part Number: ESD80
  • detail: 8V (Typ) Clamp 16A Ipp Tvs Diode Surface Mount 10-UDFN (2.5x1)
