دیتاشیت NCV4264-2ST50T3G

NCV4264-2

مشخصات دیتاشیت

نام دیتاشیت NCV4264-2
حجم فایل 224.994 کیلوبایت
نوع فایل pdf
تعداد صفحات 12

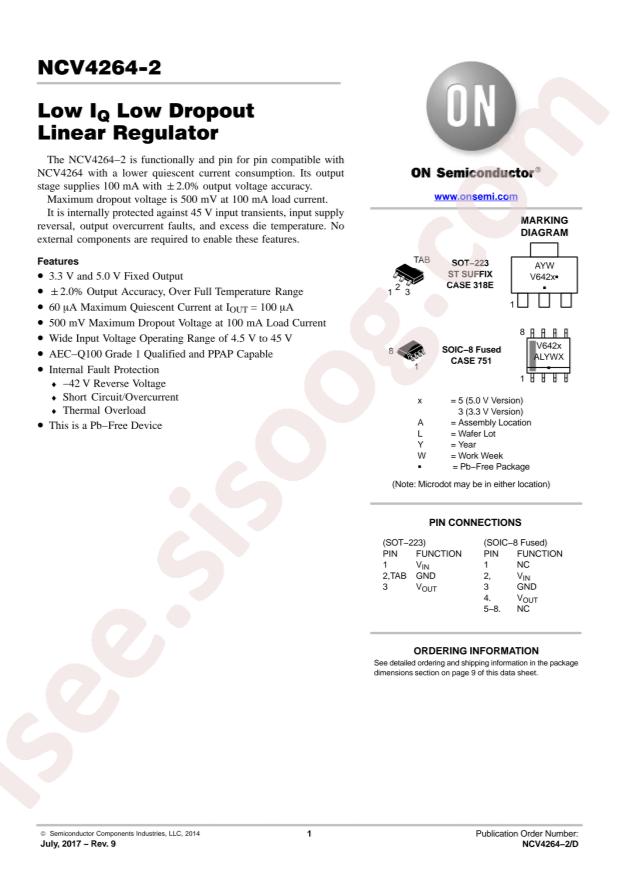

دانلود دیتاشیت NCV4264-2

NCV4264-2 Datasheet

مشخصات

  • RoHS: true
  • Category: Power Supply Chip/Linear Voltage Regulators (LDO)
  • Datasheet: onsemi NCV4264-2ST50T3G
  • Output Type: Fixed
  • Output Current: 100mA
  • Output Voltage: 5V
  • Dropout Voltage: 500mV@(100mA)
  • Output Polarity: Positive
  • Number of Outputs: 1
  • Maximum Input Voltage: 45V
  • Operating Temperature: -40°C~+150°C
  • Quiescent Current (Ground Current): 55uA
  • Power Supply Rejection Ratio (PSRR): 67dB@(100Hz)
  • Package: SOT-223
  • Manufacturer: onsemi
  • Series: Automotive, AEC-Q100
  • Packaging: Cut Tape (CT)
  • Part Status: Not For New Designs
  • Output Configuration: Positive
  • Number of Regulators: 1
  • Voltage - Input (Max): 45V
  • Voltage - Output (Min/Fixed): 5V
  • Voltage - Output (Max): -
  • Voltage Dropout (Max): 0.5V @ 100mA
  • Current - Output: 100mA
  • Current - Quiescent (Iq): 55µA
  • Current - Supply (Max): 70µA
  • PSRR: 67dB (100Hz)
  • Control Features: -
  • Protection Features: Over Current, Over Temperature, Reverse Polarity, Short Circuit
  • Mounting Type: Surface Mount
  • Package / Case: TO-261-4, TO-261AA
  • Supplier Device Package: SOT-223
  • Base Part Number: NCV4264
  • detail: Linear Voltage Regulator IC 1 Output 100mA SOT-223
