- دیتاشیت N76E003AQ20

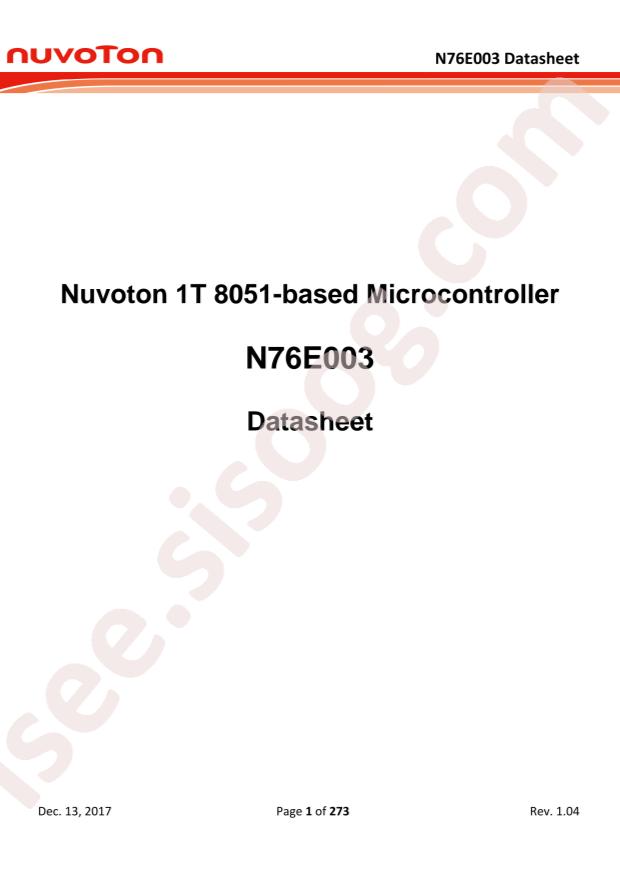

دیتاشیت N76E003AQ20
مشخصات دیتاشیت
| نام دیتاشیت | N76E003AQ20 |
|---|---|
| حجم فایل | 27.424 کیلوبایت |
| نوع فایل | |
| تعداد صفحات | 273 |
N76E003AQ20 |
دانلود دیتاشیت |
|---|
سایر مستندات

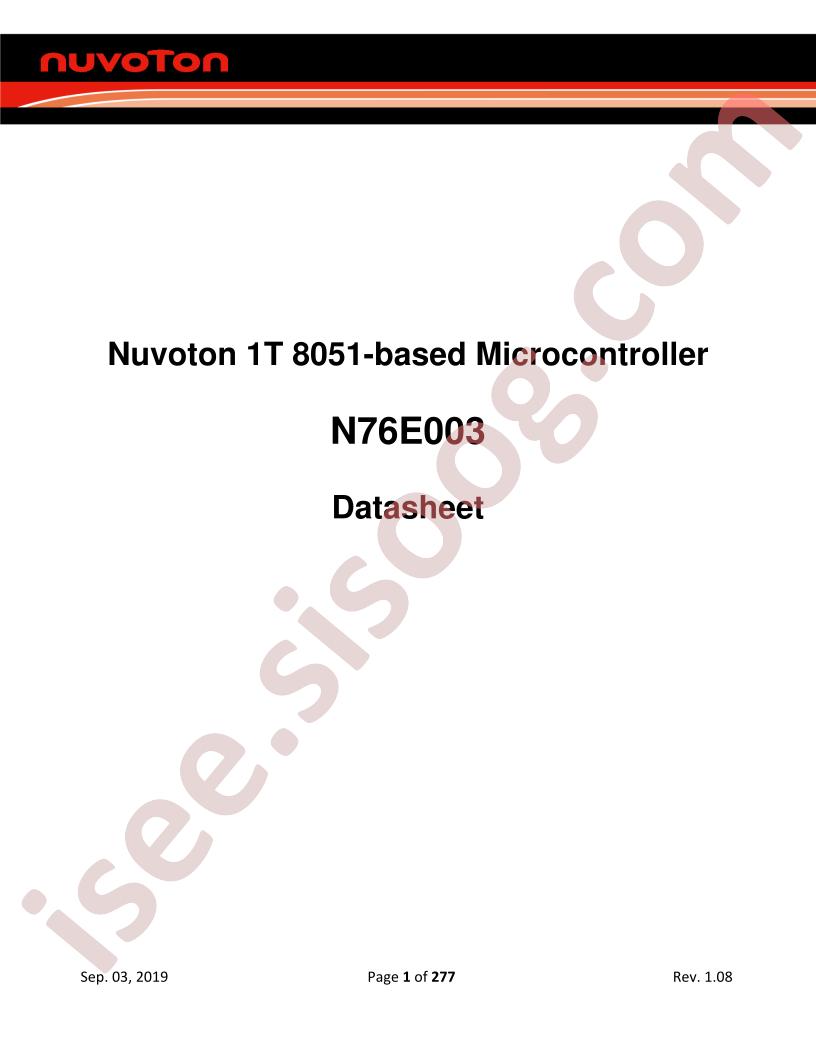

N76E003 277 pages
N76E003AQ20 276 pages
مشخصات فنی
- CAN: -
- I2C: 1
- I2S: -
- SPI: 1
- RoHS: true
- EEPROM: -
- CPU Core: 51Series
- Category: Single Chip Microcomputer/Microcontroller/Microcontroller Units (MCUs/MPUs/SOCs)
- RAM Size: 1KB
- Watchdog: Yes
- ADC (Bit): 12bit
- DAC (Bit): -
- Datasheet: Nuvoton Tech N76E003AQ20
- PWM (Bit): 16bit
- 8Bit Timer: -
- UART/USART: 2
- 16Bit Timer: 4
- 32Bit Timer: -
- Real-Time Clock: -
- CPU Maximum Speed: -
- GPIO Ports Number: 17
- Low-Voltage Detect: Yes
- CCP Capture/Compare: Yes
- Internal Comparator: -
- Internal Oscillator: Yes
- Peripheral/Function: Low-VoltageDetect;CCP capture/compare;WDT
- Program Memory Type: FLASH
- Direct Memory Access: -
- Program Storage Size: 18KB
- Universal Serial Bus: -
- communication protocol: -
- Operating Voltage Range: 2.4V~5.5V
- Infrared Data Association: -
- Operating Temperature Range: -40°C~+105°C
- Secure Digital Input and Output: -
- Package: QFN-20-EP(3x3)
- Manufacturer: Nuvoton Tech
- Series: N76
- Packaging: Tape & Reel (TR)
- Part Status: Active
- Core Processor: 8051
- Core Size: 8-Bit
- Speed: 16MHz
- Connectivity: I²C, SPI, UART/USART
- Peripherals: Brown-out Detect/Reset, I²S, POR, PWM, WDT
- Number of I/O: 18
- Program Memory Size: 18KB (18K x 8)
- EEPROM Size: 4K x 8
- Voltage - Supply (Vcc/Vdd): 2.4V ~ 5.5V
- Data Converters: A/D 8x12b
- Oscillator Type: Internal
- Operating Temperature: -40°C ~ 105°C (TA)
- Mounting Type: Surface Mount
- Package / Case: 20-WFQFN Exposed Pad
- Supplier Device Package: 20-QFN (3x3)
- detail: 8051 N76 Microcontroller IC 8-Bit 16MHz 18KB (18K x 8) FLASH 20-QFN (3x3)
