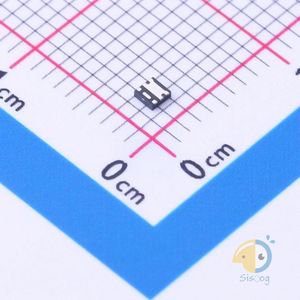

FDME820NZT دیتاشیت

FDME820NZT

مشخصات دیتاشیت

نام دیتاشیت FDME820NZT
حجم فایل 50.018 کیلوبایت
نوع فایل pdf
تعداد صفحات 8

مشاهده دیتاشیت FDME820NZT

دانلود دیتاشیت

سایر مستندات

مستندات دیگری یافت نشد!

مشخصات فنی

  • RoHS: true
  • Type: N Channel
  • Category: Triode/MOS Tube/Transistor/MOSFETs
  • Datasheet: onsemi FDME820NZT
  • Operating Temperature: -55°C~+150°C@(Tj)
  • Power Dissipation (Pd): 2.1W
  • Total Gate Charge (Qg@Vgs): 8.5nC@4.5V
  • Drain Source Voltage (Vdss): 29V
  • Input Capacitance (Ciss@Vds): 865pF@10V
  • Continuous Drain Current (Id): 9A
  • Gate Threshold Voltage (Vgs(th)@Id): 1V@250uA
  • Reverse Transfer Capacitance (Crss@Vds): 190pF@10V
  • Drain Source On Resistance (RDS(on)@Vgs,Id): 14mΩ@4.5V,9A
  • Package: MicroFET(1.6x1.6)
  • Manufacturer: onsemi
  • Series: PowerTrench®
  • Packaging: Cut Tape (CT)
  • Part Status: Active
  • FET Type: N-Channel
  • Technology: MOSFET (Metal Oxide)
  • Drain to Source Voltage (Vdss): 20V
  • Current - Continuous Drain (Id) @ 25°C: 9A (Ta)
  • Drive Voltage (Max Rds On, Min Rds On): 1.8V, 4.5V
  • Rds On (Max) @ Id, Vgs: 18mOhm @ 9A, 4.5V
  • Vgs(th) (Max) @ Id: 1V @ 250µA
  • Gate Charge (Qg) (Max) @ Vgs: 8.5nC @ 4.5V
  • Vgs (Max): ±12V
  • Input Capacitance (Ciss) (Max) @ Vds: 865pF @ 10V
  • FET Feature: -
  • Power Dissipation (Max): 2.1W (Ta)
  • Mounting Type: Surface Mount
  • Supplier Device Package: MicroFet 1.6x1.6 Thin
  • Package / Case: 6-PowerUFDFN
  • Base Part Number: FDME82
  • detail: N-Channel 20V 9A (Ta) 2.1W (Ta) Surface Mount MicroFet 1.6x1.6 Thin
