NTMFS4C03NT1G دیتاشیت

NTMFS4C03NT1G

مشخصات دیتاشیت

نام دیتاشیت NTMFS4C03NT1G
حجم فایل 94.8 کیلوبایت
نوع فایل pdf
تعداد صفحات 7

مشاهده دیتاشیت NTMFS4C03NT1G

دانلود دیتاشیت

سایر مستندات

NTMFS4C03N 6 pages

مشخصات فنی

  • RoHS: true
  • Category: Triode/MOS Tube/Transistor/MOSFETs
  • Datasheet: onsemi NTMFS4C03NT1G

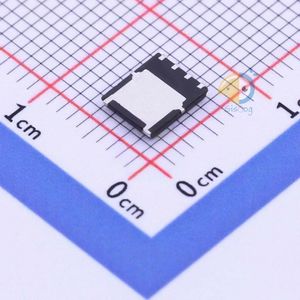

  • Package: SO-8FL-EP-5.8mm
  • Manufacturer: onsemi
  • Series: -
  • Packaging: Cut Tape (CT)
  • Part Status: Active
  • FET Type: N-Channel
  • Technology: MOSFET (Metal Oxide)
  • Drain to Source Voltage (Vdss): 30V
  • Current - Continuous Drain (Id) @ 25°C: 30A (Ta), 136A (Tc)
  • Drive Voltage (Max Rds On, Min Rds On): 4.5V, 10V
  • Rds On (Max) @ Id, Vgs: 2.1mOhm @ 30A, 10V
  • Vgs(th) (Max) @ Id: 2.2V @ 250µA
  • Gate Charge (Qg) (Max) @ Vgs: 45.2nC @ 10V
  • Vgs (Max): ±20V
  • Input Capacitance (Ciss) (Max) @ Vds: 3071pF @ 15V
  • FET Feature: -
  • Power Dissipation (Max): 3.1W (Ta), 64W (Tc)
  • Operating Temperature: -55°C ~ 150°C (TJ)
  • Mounting Type: Surface Mount
  • Supplier Device Package: 5-DFN (5x6) (8-SOFL)
  • Package / Case: 8-PowerTDFN
  • Base Part Number: NTMFS4
  • detail: N-Channel 30V 30A (Ta), 136A (Tc) 3.1W (Ta), 64W (Tc) Surface Mount 5-DFN (5x6) (8-SOFL)
