FDMS2672 دیتاشیت

FDMS2672

مشخصات دیتاشیت

نام دیتاشیت FDMS2672
حجم فایل 70.467 کیلوبایت
نوع فایل pdf
تعداد صفحات 7

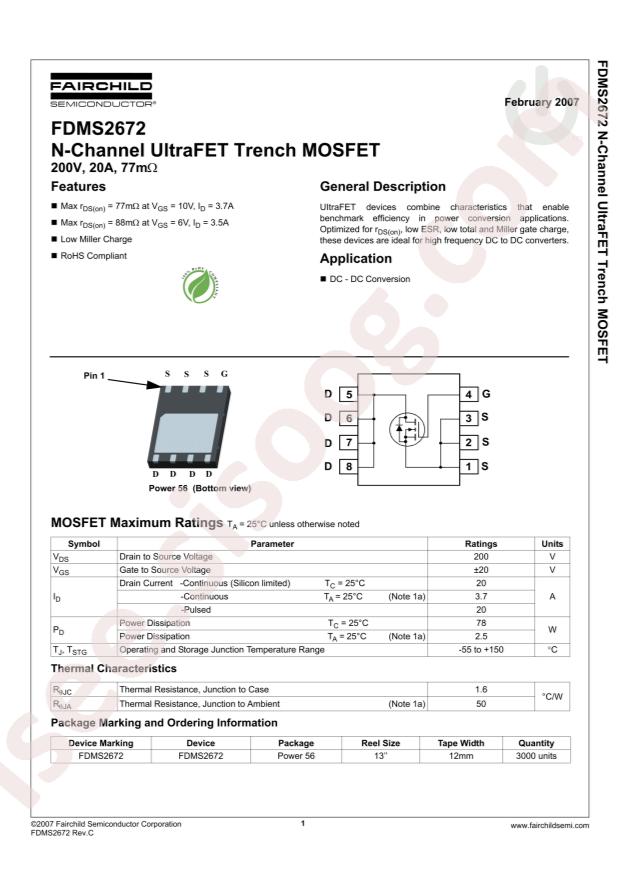

مشاهده دیتاشیت FDMS2672

دانلود دیتاشیت

سایر مستندات

FDMS2672 8 pages

مشخصات فنی

  • RoHS: true
  • Type: N Channel
  • Category: Triode/MOS Tube/Transistor/MOSFETs
  • Datasheet: onsemi FDMS2672
  • Power Dissipation (Pd): 2.5W
  • Drain Source Voltage (Vdss): 200V
  • Continuous Drain Current (Id): 20A
  • Gate Threshold Voltage (Vgs(th)@Id): 4V@250uA
  • Drain Source On Resistance (RDS(on)@Vgs,Id): 77mΩ@10V,3.7A
  • Package: DFN-8(5x6)
  • Manufacturer: onsemi
  • Series: UltraFET™
  • Packaging: Cut Tape (CT)
  • Part Status: Active
  • FET Type: N-Channel
  • Technology: MOSFET (Metal Oxide)
  • Drain to Source Voltage (Vdss): 200V
  • Current - Continuous Drain (Id) @ 25°C: 3.7A (Ta), 20A (Tc)
  • Drive Voltage (Max Rds On, Min Rds On): 6V, 10V
  • Rds On (Max) @ Id, Vgs: 77mOhm @ 3.7A, 10V
  • Vgs(th) (Max) @ Id: 4V @ 250µA
  • Gate Charge (Qg) (Max) @ Vgs: 42nC @ 10V
  • Vgs (Max): ±20V
  • Input Capacitance (Ciss) (Max) @ Vds: 2315pF @ 100V
  • FET Feature: -
  • Power Dissipation (Max): 2.5W (Ta), 78W (Tc)
  • Operating Temperature: -55°C ~ 150°C (TJ)
  • Mounting Type: Surface Mount
  • Supplier Device Package: 8-MLP (5x6), Power56
  • Package / Case: 8-PowerWDFN
  • Base Part Number: FDMS26
  • detail: N-Channel 200V 3.7A (Ta), 20A (Tc) 2.5W (Ta), 78W (Tc) Surface Mount 8-MLP (5x6), Power56
