- دیتاشیت NCP114AMX090TCG

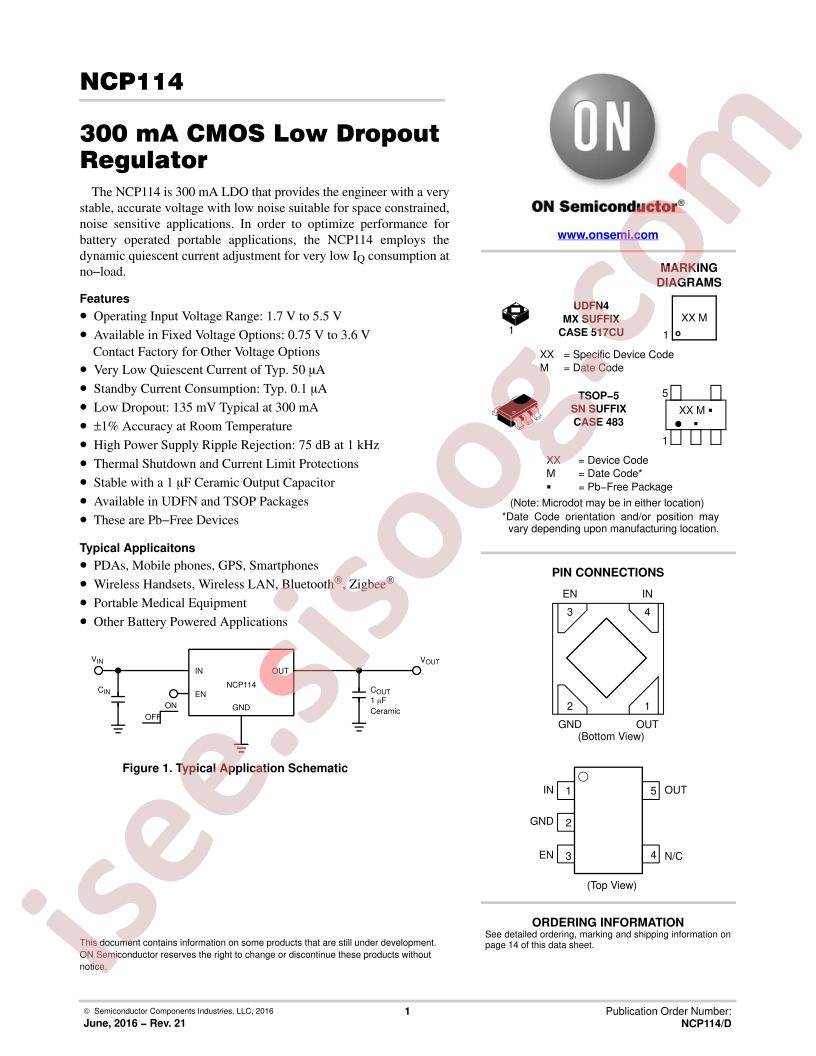

NCP114AMX090TCG دیتاشیت
مشخصات دیتاشیت
| نام دیتاشیت | NCP114AMX090TCG |
|---|---|
| حجم فایل | 819.976 کیلوبایت |
| نوع فایل | |
| تعداد صفحات | 17 |
دانلود دیتاشیت NCP114AMX090TCG |
دانلود دیتاشیت |
|---|
سایر مستندات
NCP114 19 pages
NCP114AMX330TBG 19 pages
مشخصات فنی
- RoHS: true
- Category: Power Supply Chip/Linear Voltage Regulators (LDO)
- Datasheet: onsemi NCP114AMX090TCG
- Output Current: 300mA
- Output Voltage: 0.9V
- Output Polarity: positive
- Number of Outputs: 1
- Maximum Input Voltage: 5.5V
- Operating Temperature: -40°C~+85°C@(Ta)
- Quiescent Current (Ground Current): 95uA
- Power Supply Rejection Ratio (PSRR): 75dB@(1kHz)
- Package: DFN-4-EP(1x1)
- Manufacturer: onsemi
- Series: -
- Packaging: Cut Tape (CT)
- Part Status: Active
- Output Configuration: Positive
- Output Type: Fixed
- Number of Regulators: 1
- Voltage - Input (Max): 5.5V
- Voltage - Output (Min/Fixed): 0.9V
- Voltage - Output (Max): -
- Voltage Dropout (Max): -
- Current - Output: 300mA
- Current - Quiescent (Iq): 95µA
- PSRR: 75dB (1kHz)
- Control Features: Enable
- Protection Features: Over Current, Over Temperature
- Mounting Type: Surface Mount
- Package / Case: 4-UDFN Exposed Pad
- Supplier Device Package: 4-UDFN (1.0x1.0)
- Base Part Number: NCP114
- detail: Linear Voltage Regulator IC 1 Output 300mA 4-UDFN (1.0x1.0)
