LM317LBZRPG دیتاشیت

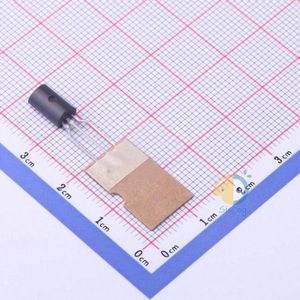

LM317LBZRPG

مشخصات دیتاشیت

نام دیتاشیت LM317LBZRPG
حجم فایل 83.599 کیلوبایت
نوع فایل pdf
تعداد صفحات 15

مشاهده دیتاشیت LM317LBZRPG

دانلود دیتاشیت

سایر مستندات

مستندات دیگری یافت نشد!

مشخصات فنی

  • RoHS: true
  • Category: Power Supply Chip/Linear Voltage Regulators (LDO)
  • Datasheet: onsemi LM317LBZRPG
  • Output Type: Adjustable
  • Output Current: 100mA
  • Output Voltage: 1.2V~37V
  • Output Polarity: positive
  • Number of Outputs: 1
  • Maximum Input Voltage: 40V
  • Operating Temperature: -40°C~+125°C
  • Quiescent Current (Ground Current): 10mA
  • Power Supply Rejection Ratio (PSRR): 80dB@(120Hz)
  • Package: TO-92
  • Manufacturer: onsemi
  • Series: -
  • Packaging: Tape & Box (TB)
  • Part Status: Obsolete
  • Output Configuration: Positive
  • Number of Regulators: 1
  • Voltage - Input (Max): 40V
  • Voltage - Output (Min/Fixed): 1.2V
  • Voltage - Output (Max): 37V
  • Voltage Dropout (Max): -
  • Current - Output: 100mA
  • Current - Quiescent (Iq): 10mA
  • PSRR: 80dB (120Hz)
  • Control Features: -
  • Protection Features: Over Current, Over Temperature
  • Mounting Type: Through Hole
  • Package / Case: TO-226-3, TO-92-3 (TO-226AA) (Formed Leads)
  • Supplier Device Package: TO-92-3
  • Base Part Number: LM317
  • detail: Linear Voltage Regulator IC 1 Output 100mA TO-92-3
