NGTB40N120S3WG دیتاشیت

NGTB40N120S3WG

مشخصات دیتاشیت

نام دیتاشیت NGTB40N120S3WG
حجم فایل 159.073 کیلوبایت
نوع فایل pdf
تعداد صفحات 11

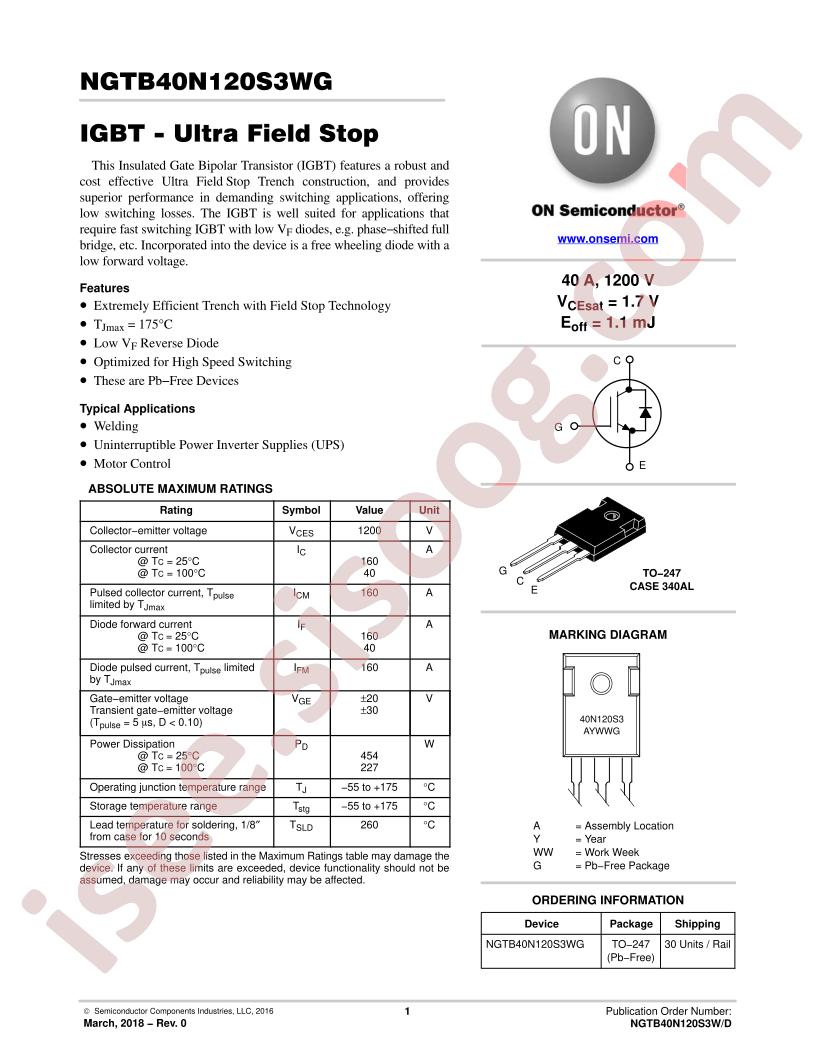

مشاهده دیتاشیت NGTB40N120S3WG-Isee

دانلود دیتاشیت

سایر مستندات

مستندات دیگری یافت نشد!

مشخصات فنی

  • RoHS: true
  • Category: Triode/MOS Tube/Transistor/IGBTs
  • Package: TO-247
  • Manufacturer: onsemi
  • Series: -
  • Packaging: Tube
  • Part Status: Active
  • IGBT Type: Trench Field Stop
  • Voltage - Collector Emitter Breakdown (Max): 1200V
  • Current - Collector (Ic) (Max): 160A
  • Current - Collector Pulsed (Icm): 160A
  • Vce(on) (Max) @ Vge, Ic: 1.95V @ 15V, 40A
  • Power - Max: 454W
  • Switching Energy: 2.2mJ (on), 1.1mJ (off)
  • Input Type: Standard
  • Gate Charge: 212nC
  • Td (on/off) @ 25°C: 12ns/145ns
  • Test Condition: 600V, 40A, 10Ohm, 15V
  • Reverse Recovery Time (trr): 163ns
  • Operating Temperature: -55°C ~ 175°C (TJ)
  • Mounting Type: Through Hole
  • Package / Case: TO-247-3
  • Supplier Device Package: TO-247-3
  • Base Part Number: NGTB40
  • detail: IGBT Trench Field Stop 1200V 160A 454W Through Hole TO-247-3
