FGHL50T65SQDT دیتاشیت

FGHL50T65SQDT

مشخصات دیتاشیت

نام دیتاشیت FGHL50T65SQDT
حجم فایل 90.379 کیلوبایت
نوع فایل pdf
تعداد صفحات 9

دانلود دیتاشیت FGHL50T65SQDT

دانلود دیتاشیت

سایر مستندات

FGHL50T65SQDT 9 pages

مشخصات فنی

  • RoHS: true
  • Category: Triode/MOS Tube/Transistor/IGBTs
  • Datasheet: onsemi FGHL50T65SQDT

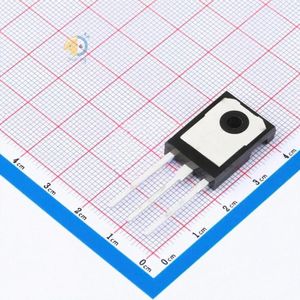

  • Package: TO-247
  • Manufacturer: onsemi
  • Series: -
  • Packaging: Tube
  • Part Status: Active
  • IGBT Type: Trench Field Stop
  • Voltage - Collector Emitter Breakdown (Max): 650V
  • Current - Collector (Ic) (Max): 100A
  • Current - Collector Pulsed (Icm): 200A
  • Vce(on) (Max) @ Vge, Ic: 2.1V @ 15V, 50A
  • Power - Max: 268W
  • Switching Energy: 223µJ (on), 91.13µJ (off)
  • Input Type: Standard
  • Gate Charge: 99.7nC
  • Td (on/off) @ 25°C: 22.8ns/70ns
  • Test Condition: 400V, 12.5A, 4.7Ohm, 15V
  • Operating Temperature: -55°C ~ 175°C (TJ)
  • Mounting Type: Through Hole
  • Package / Case: TO-247-3 Variant
  • Supplier Device Package: TO-247-3
  • detail: IGBT Trench Field Stop 650V 100A 268W Through Hole TO-247-3
