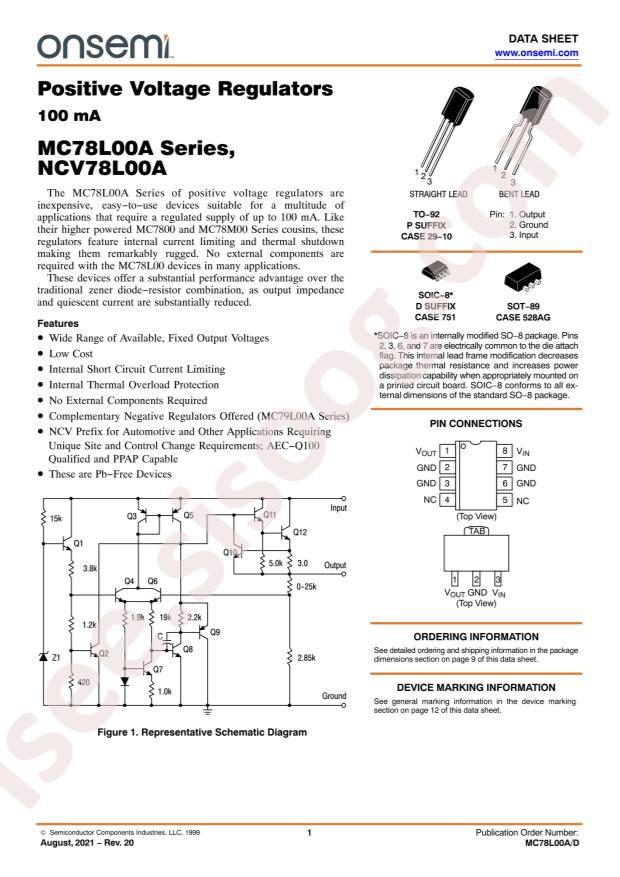

دیتاشیت MC78L05ACPRAG
مشخصات دیتاشیت
| نام دیتاشیت | MC78L05ACPRAG |
|---|---|
| حجم فایل | 88.719 کیلوبایت |
| نوع فایل | |
| تعداد صفحات | 19 |
MC78L05ACPRAG |
دانلود دیتاشیت |
|---|
سایر مستندات
MC78LxxAx, LM78LXXA Datasheet 14 pages
MC78L00A Series, NCV7800A Datasheet 15 pages
مشخصات فنی
- RoHS: true
- Category: Power Supply Chip/Linear Voltage Regulators (LDO)
- Datasheet: onsemi MC78L05ACPRAG
- Output Type: Fixed
- Output Current: 100mA
- Output Voltage: 5V
- Dropout Voltage: -
- Output Polarity: Positive
- Number of Outputs: 1
- Maximum Input Voltage: 30V
- Operating Temperature: 0°C~+125°C
- Quiescent Current (Ground Current): 6mA
- Power Supply Rejection Ratio (PSRR): 49dB@(120Hz)
- Package: TO-92-3
- Manufacturer: onsemi
- Series: -
- Packaging: Bulk
- Part Status: Obsolete
- Output Configuration: Positive
- Number of Regulators: 1
- Voltage - Input (Max): 30V
- Voltage - Output (Min/Fixed): 5V
- Voltage - Output (Max): -
- Voltage Dropout (Max): -
- Current - Output: 100mA
- Current - Quiescent (Iq): 5.5mA
- PSRR: 80dB (120Hz)
- Control Features: -
- Protection Features: Over Temperature, Short Circuit
- Mounting Type: Through Hole
- Package / Case: TO-226-3, TO-92-3 (TO-226AA)
- Supplier Device Package: TO-92-3
- Base Part Number: MC78L05
- detail: Linear Voltage Regulator IC 1 Output 100mA TO-92-3
