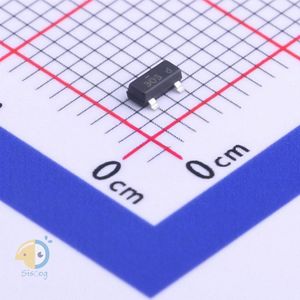

FDV305N دیتاشیت

FDV305N

مشخصات دیتاشیت

نام دیتاشیت FDV305N
حجم فایل 70.016 کیلوبایت
نوع فایل pdf
تعداد صفحات 7

دانلود دیتاشیت FDV305N

دانلود دیتاشیت

سایر مستندات

FDV305N 7 pages

FDV305N 5 pages

مشخصات فنی

  • RoHS: true
  • Category: Triode/MOS Tube/Transistor/MOSFETs
  • Datasheet: onsemi FDV305N
  • Operating Temperature: -55°C~+150°C@(Tj)
  • Power Dissipation (Pd): 350mW
  • Total Gate Charge (Qg@Vgs): 1.5nC@4.5V
  • Input Capacitance (Ciss@Vds): 109pF@10V
  • Continuous Drain Current (Id): 900mA
  • Gate Threshold Voltage (Vgs(th)@Id): 1.5V@250uA
  • Reverse Transfer Capacitance (Crss@Vds): -
  • Drain Source On Resistance (RDS(on)@Vgs,Id): 220mΩ@900mA,4.5V
  • Package: SOT-23(TO-236)
  • Manufacturer: onsemi
  • Series: PowerTrench®
  • Packaging: Cut Tape (CT)
  • Part Status: Active
  • FET Type: N-Channel
  • Technology: MOSFET (Metal Oxide)
  • Drain to Source Voltage (Vdss): 20V
  • Current - Continuous Drain (Id) @ 25°C: 900mA (Ta)
  • Drive Voltage (Max Rds On, Min Rds On): 2.5V, 4.5V
  • Rds On (Max) @ Id, Vgs: 220mOhm @ 900mA, 4.5V
  • Vgs(th) (Max) @ Id: 1.5V @ 250µA
  • Gate Charge (Qg) (Max) @ Vgs: 1.5nC @ 4.5V
  • Vgs (Max): ±12V
  • Input Capacitance (Ciss) (Max) @ Vds: 109pF @ 10V
  • FET Feature: -
  • Power Dissipation (Max): 350mW (Ta)
  • Mounting Type: Surface Mount
  • Supplier Device Package: SOT-23
  • Package / Case: TO-236-3, SC-59, SOT-23-3
  • Base Part Number: FDV30
  • detail: N-Channel 20V 900mA (Ta) 350mW (Ta) Surface Mount SOT-23
