NCP502SQ50T2G دیتاشیت

NCP502SQ50T2G

مشخصات دیتاشیت

نام دیتاشیت NCP502SQ50T2G
حجم فایل 79.104 کیلوبایت
نوع فایل pdf
تعداد صفحات 9

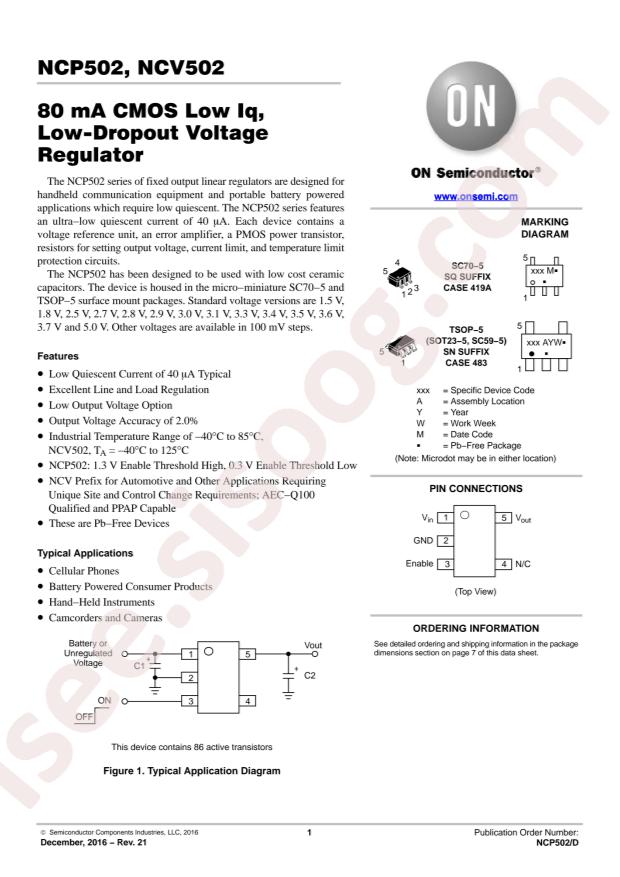

مشاهده دیتاشیت NCP502SQ50T2G

دانلود دیتاشیت

سایر مستندات

NCP502(A) 9 pages

مشخصات فنی

  • RoHS: true
  • Category: Power Supply Chip/Linear Voltage Regulators (LDO)
  • Datasheet: onsemi NCP502SQ50T2G
  • Output Type: Fixed
  • Output Current: 80mA
  • Output Voltage: 5V
  • Dropout Voltage: 900mV@(80mA)
  • Output Polarity: Positive
  • Number of Outputs: 1
  • Maximum Input Voltage: 12V
  • Power Supply Rejection Ratio (PSRR): 55dB@(1kHz)
  • Package: SOT-353
  • Manufacturer: onsemi
  • Series: -
  • Packaging: Cut Tape (CT)
  • Part Status: Active
  • Output Configuration: Positive
  • Number of Regulators: 1
  • Voltage - Input (Max): 12V
  • Voltage - Output (Min/Fixed): 5V
  • Voltage - Output (Max): -
  • Voltage Dropout (Max): 0.9V @ 80mA
  • Current - Output: 80mA
  • Current - Quiescent (Iq): 1µA
  • Current - Supply (Max): 90µA
  • PSRR: 55dB (1kHz)
  • Control Features: Enable
  • Protection Features: Over Current, Over Temperature
  • Operating Temperature: -40°C ~ 85°C
  • Mounting Type: Surface Mount
  • Package / Case: 5-TSSOP, SC-70-5, SOT-353
  • Supplier Device Package: SC-88A (SC-70-5/SOT-353)
  • Base Part Number: NCP502
  • detail: Linear Voltage Regulator IC 1 Output 80mA SC-88A (SC-70-5/SOT-353)
