NTLJS3D0N02P8ZTAG دیتاشیت

NTLJS3D0N02P8ZTAG

مشخصات دیتاشیت

نام دیتاشیت NTLJS3D0N02P8ZTAG
حجم فایل 91.87 کیلوبایت
نوع فایل pdf
تعداد صفحات 6

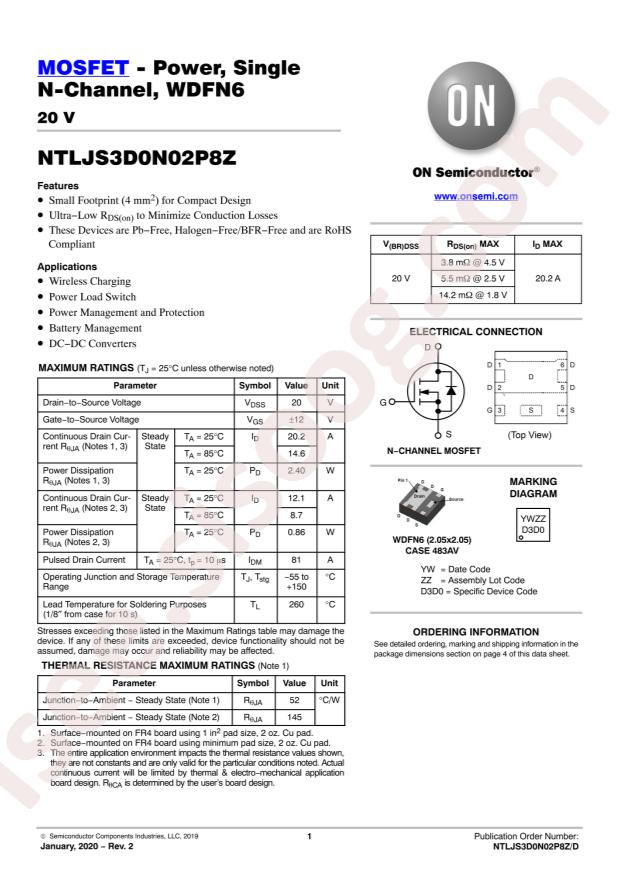

مشاهده دیتاشیت NTLJS3D0N02P8ZTAG

دانلود دیتاشیت

سایر مستندات

NTLJS3D0N02P8Z 6 pages

مشخصات فنی

  • RoHS: true
  • Category: Triode/MOS Tube/Transistor/MOSFETs
  • Datasheet: onsemi NTLJS3D0N02P8ZTAG
  • Package: DFN-6(2x2)
  • Manufacturer: onsemi
  • Series: -
  • Packaging: Cut Tape (CT)
  • Part Status: Active
  • FET Type: N-Channel
  • Technology: MOSFET (Metal Oxide)
  • Drain to Source Voltage (Vdss): 20V
  • Current - Continuous Drain (Id) @ 25°C: 12.1A (Ta)
  • Drive Voltage (Max Rds On, Min Rds On): 1.8V, 4.5V
  • Rds On (Max) @ Id, Vgs: 3.8mOhm @ 10A, 4.5V
  • Vgs(th) (Max) @ Id: 1.2V @ 250µA
  • Gate Charge (Qg) (Max) @ Vgs: 21nC @ 4.5V
  • Vgs (Max): ±12V
  • Input Capacitance (Ciss) (Max) @ Vds: 2165pF @ 10V
  • FET Feature: -
  • Power Dissipation (Max): 860mW (Ta)
  • Operating Temperature: -55°C ~ 150°C (TJ)
  • Mounting Type: Surface Mount
  • Supplier Device Package: 6-PQFN (2x2)
  • Package / Case: 6-PowerWDFN
  • Base Part Number: NTLJS3D
  • detail: N-Channel 20V 12.1A (Ta) 860mW (Ta) Surface Mount 6-PQFN (2x2)
