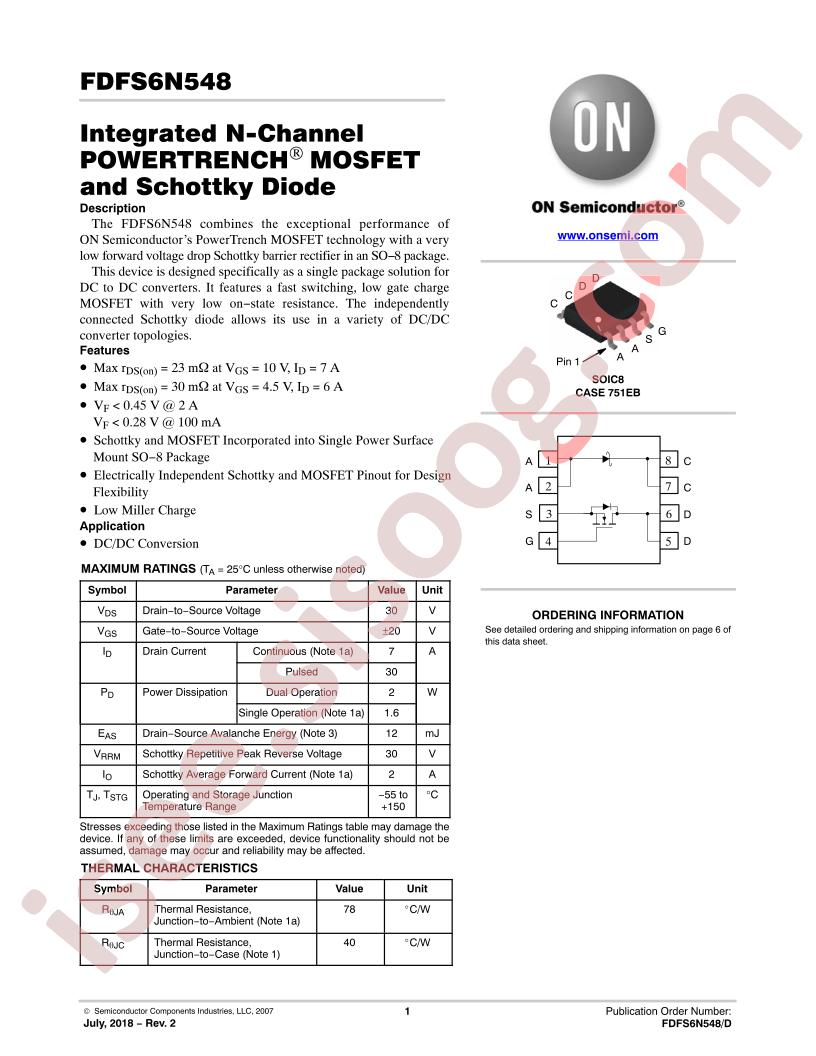

FDFS6N548 دیتاشیت

FDFS6N548

مشخصات دیتاشیت

نام دیتاشیت FDFS6N548
حجم فایل 261.331 کیلوبایت
نوع فایل pdf
تعداد صفحات 8

مشاهده دیتاشیت FDFS6N548

دانلود دیتاشیت

سایر مستندات

مستندات دیگری یافت نشد!

مشخصات فنی

  • Manufacturer: ON Semiconductor
  • Series: PowerTrench®
  • Packaging: Cut Tape (CT)
  • Part Status: Active
  • FET Type: N-Channel
  • Technology: MOSFET (Metal Oxide)
  • Drain to Source Voltage (Vdss): 30V
  • Current - Continuous Drain (Id) @ 25°C: 7A (Ta)
  • Drive Voltage (Max Rds On, Min Rds On): 4.5V, 10V
  • Rds On (Max) @ Id, Vgs: 23mOhm @ 7A, 10V
  • Vgs(th) (Max) @ Id: 2.5V @ 250µA
  • Gate Charge (Qg) (Max) @ Vgs: 13nC @ 10V
  • Vgs (Max): ±20V
  • Input Capacitance (Ciss) (Max) @ Vds: 700pF @ 15V
  • FET Feature: Schottky Diode (Isolated)
  • Power Dissipation (Max): 1.6W (Ta)
  • Operating Temperature: -55°C ~ 150°C (TJ)
  • Mounting Type: Surface Mount
  • Supplier Device Package: 8-SOIC
  • Package / Case: 8-SOIC (0.154", 3.90mm Width)
  • Base Part Number: FDFS6
  • detail: N-Channel 30V 7A (Ta) 1.6W (Ta) Surface Mount 8-SOIC
