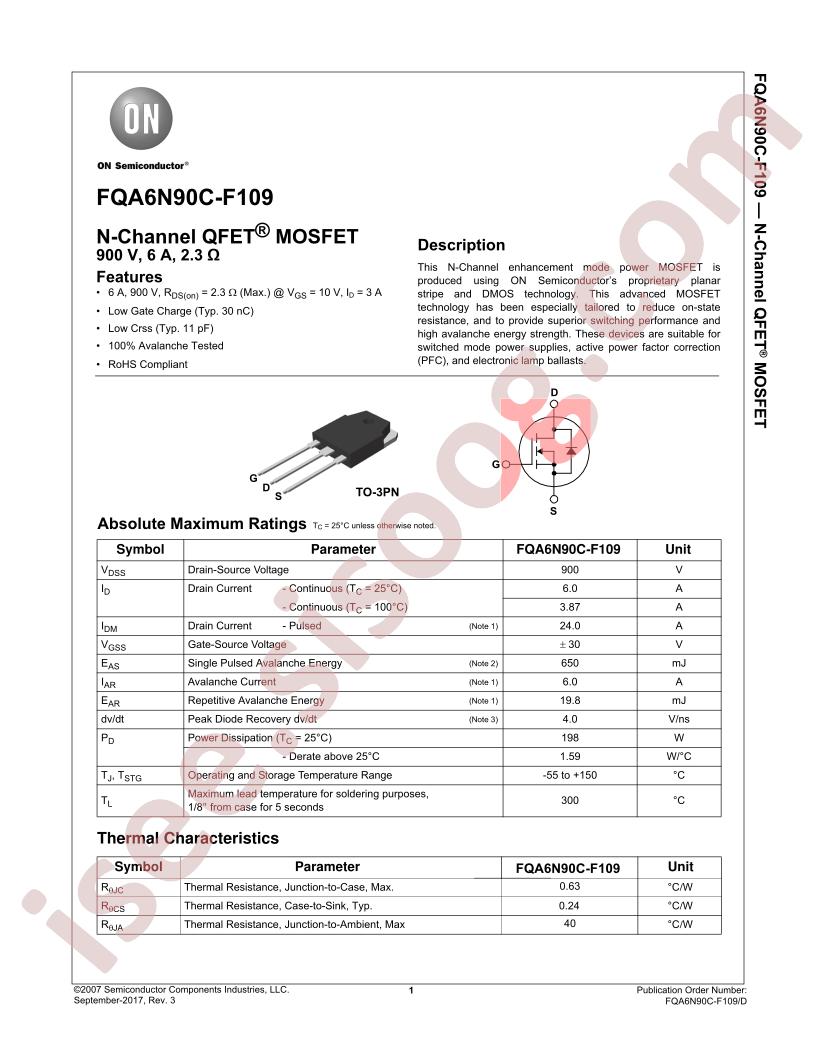

دیتاشیت FQA6N90C-F109

FQA6N90C_F109

مشخصات دیتاشیت

نام دیتاشیت FQA6N90C_F109
حجم فایل 1985.505 کیلوبایت
نوع فایل pdf
تعداد صفحات 8

دانلود دیتاشیت FQA6N90C_F109

FQA6N90C_F109 Datasheet

مشخصات

  • Manufacturer: ON Semiconductor
  • Series: QFET®
  • Packaging: Tube
  • Part Status: Active
  • FET Type: N-Channel
  • Technology: MOSFET (Metal Oxide)
  • Drain to Source Voltage (Vdss): 900V
  • Current - Continuous Drain (Id) @ 25°C: 6A (Tc)
  • Drive Voltage (Max Rds On, Min Rds On): 10V
  • Rds On (Max) @ Id, Vgs: 2.3Ohm @ 3A, 10V
  • Vgs(th) (Max) @ Id: 5V @ 250µA
  • Gate Charge (Qg) (Max) @ Vgs: 40nC @ 10V
  • Vgs (Max): ±30V
  • Input Capacitance (Ciss) (Max) @ Vds: 1770pF @ 25V
  • FET Feature: -
  • Power Dissipation (Max): 198W (Tc)
  • Operating Temperature: -55°C ~ 150°C (TJ)
  • Mounting Type: Through Hole
  • Supplier Device Package: TO-3PN
  • Package / Case: TO-3P-3, SC-65-3
  • Base Part Number: FQA6
  • detail: N-Channel 900V 6A (Tc) 198W (Tc) Through Hole TO-3PN
