NDUL09N150CG دیتاشیت

NDUL09N150C

مشخصات دیتاشیت

نام دیتاشیت NDUL09N150C
حجم فایل 620.496 کیلوبایت
نوع فایل pdf
تعداد صفحات 5

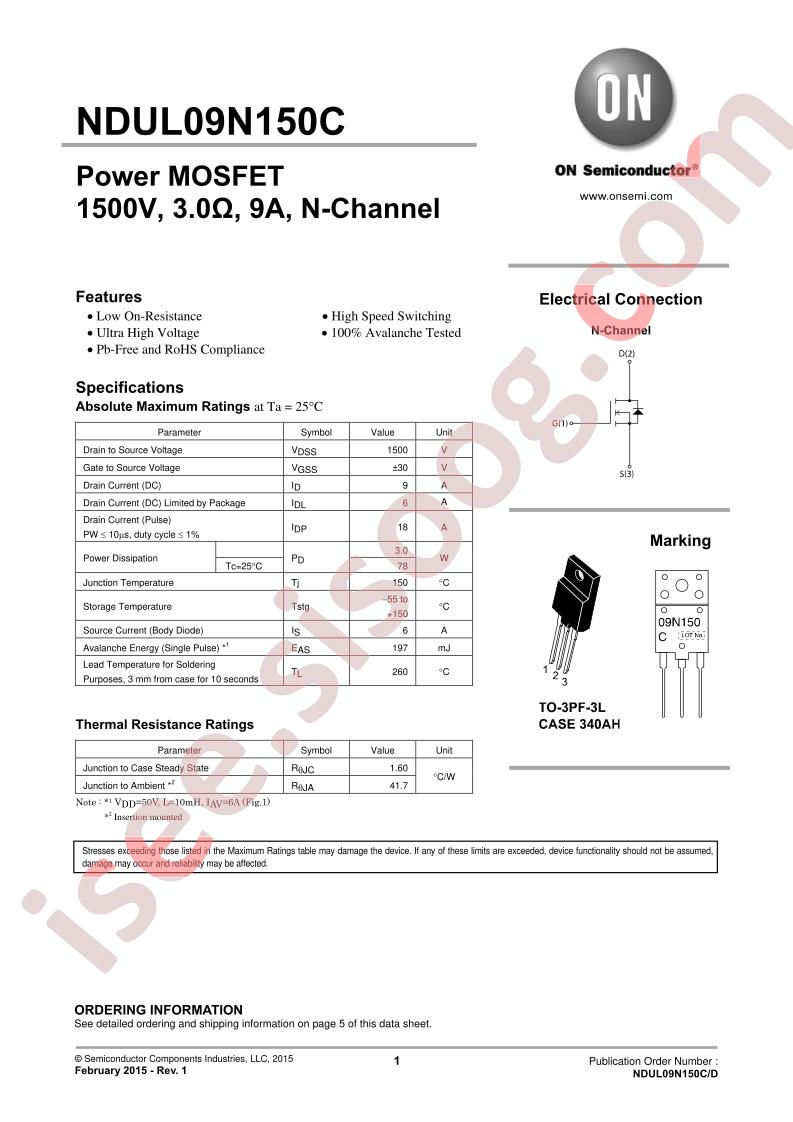

مشاهده دیتاشیت NDUL09N150C

دانلود دیتاشیت

سایر مستندات

مستندات دیگری یافت نشد!

مشخصات فنی

  • RoHS: true
  • Category: Triode/MOS Tube/Transistor/MOSFETs
  • Package: TO-3PF-3L
  • Manufacturer: onsemi
  • Series: -
  • Packaging: Tube
  • Part Status: Active
  • FET Type: N-Channel
  • Technology: MOSFET (Metal Oxide)
  • Drain to Source Voltage (Vdss): 1500V
  • Current - Continuous Drain (Id) @ 25°C: 9A (Ta)
  • Drive Voltage (Max Rds On, Min Rds On): 10V
  • Rds On (Max) @ Id, Vgs: 3Ohm @ 3A, 10V
  • Vgs(th) (Max) @ Id: 4V @ 1mA
  • Gate Charge (Qg) (Max) @ Vgs: 114nC @ 10V
  • Vgs (Max): ±30V
  • Input Capacitance (Ciss) (Max) @ Vds: 2025pF @ 30V
  • FET Feature: -
  • Power Dissipation (Max): 3W (Ta), 78W (Tc)
  • Operating Temperature: 150°C (TJ)
  • Mounting Type: Through Hole
  • Supplier Device Package: TO-3PF-3
  • Package / Case: TO-3P-3 Full Pack
  • Base Part Number: NDUL09
  • detail: N-Channel 1500V 9A (Ta) 3W (Ta), 78W (Tc) Through Hole TO-3PF-3
