- دیتاشیت STK581U3C2D-E

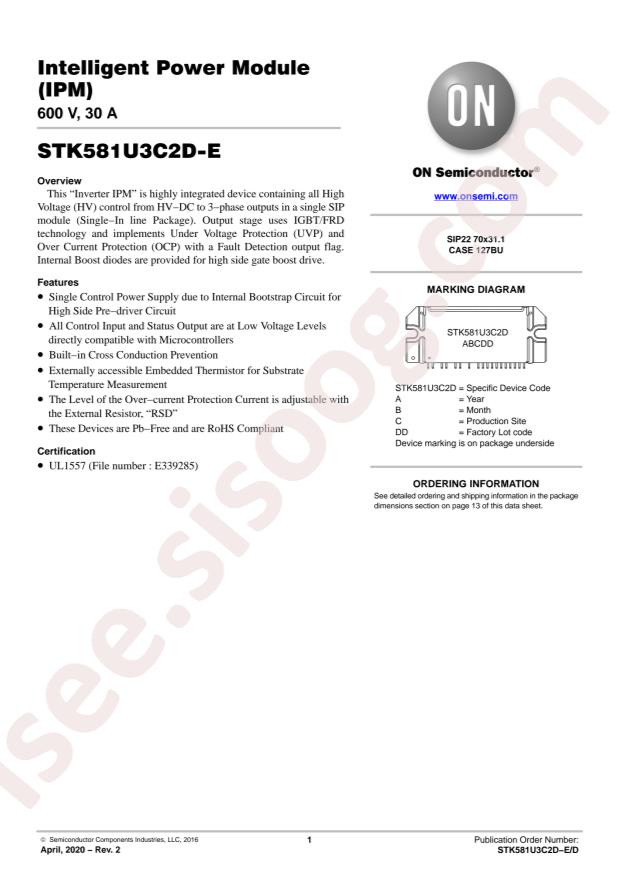

STK581U3C2D-E دیتاشیت
مشخصات دیتاشیت
| نام دیتاشیت | STK581U3C2D-E |
|---|---|
| حجم فایل | 58.843 کیلوبایت |
| نوع فایل | |
| تعداد صفحات | 15 |
دانلود دیتاشیت STK581U3C2D-E |
دانلود دیتاشیت |
|---|
سایر مستندات
STK581U3C2D-E 15 pages
STK581U3C2D-E 15 pages
مشخصات فنی
- RoHS: true
- Category: Power Supply Chip/Motor Driver ICs
- Datasheet: onsemi STK581U3C2D-E
- Package: SIP-22
- Manufacturer: onsemi
- Series: -
- Packaging: Tube
- Part Status: Not For New Designs
- Output Configuration: Half Bridge (3)
- Applications: AC Motors
- Interface: Logic
- Load Type: Inductive
- Technology: IGBT
- Rds On (Typ): -
- Current - Output / Channel: 30A
- Current - Peak Output: 45A
- Voltage - Supply: 12.5V ~ 17.5V
- Voltage - Load: 450V (Max)
- Operating Temperature: -40°C ~ 150°C (TJ)
- Features: Bootstrap Circuit, Status Flag
- Fault Protection: Current Limiting, UVLO
- Mounting Type: Through Hole
- Package / Case: 22-SIP, 18 Leads, Formed Leads
- Supplier Device Package: 22-SIP
- Base Part Number: STK581
- detail: Half Bridge (3) Driver AC Motors IGBT 22-SIP
