FDP8874 دیتاشیت

FDP8874

مشخصات دیتاشیت

نام دیتاشیت FDP8874
حجم فایل 338.41 کیلوبایت
نوع فایل pdf
تعداد صفحات 10

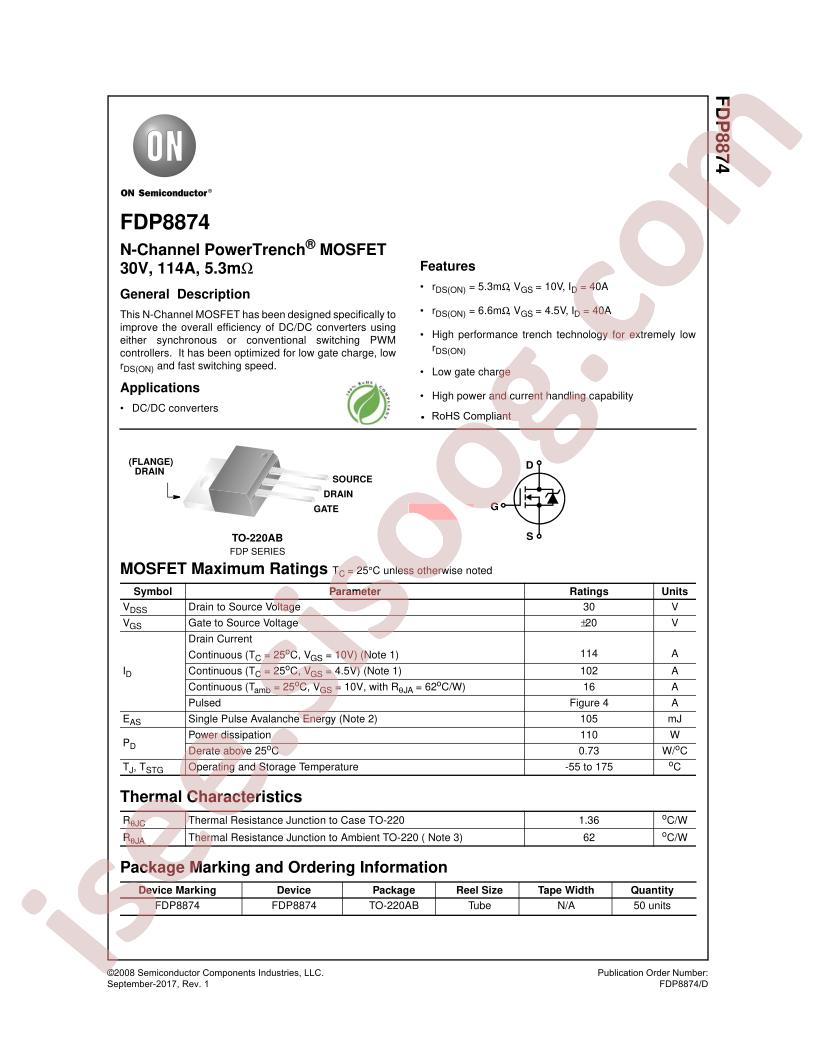

مشاهده دیتاشیت FDP8874

دانلود دیتاشیت

سایر مستندات

TO220B03 Pkg Drawing 1 pages

مشخصات فنی

  • Manufacturer: ON Semiconductor
  • Series: PowerTrench®
  • Packaging: Tube
  • Part Status: Active
  • FET Type: N-Channel
  • Technology: MOSFET (Metal Oxide)
  • Drain to Source Voltage (Vdss): 30V
  • Current - Continuous Drain (Id) @ 25°C: 16A (Ta), 114A (Tc)
  • Drive Voltage (Max Rds On, Min Rds On): 4.5V, 10V
  • Rds On (Max) @ Id, Vgs: 5.3mOhm @ 40A, 10V
  • Vgs(th) (Max) @ Id: 2.5V @ 250µA
  • Gate Charge (Qg) (Max) @ Vgs: 72nC @ 10V
  • Vgs (Max): ±20V
  • Input Capacitance (Ciss) (Max) @ Vds: 3130pF @ 15V
  • FET Feature: -
  • Power Dissipation (Max): 110W (Tc)
  • Operating Temperature: -55°C ~ 175°C (TJ)
  • Mounting Type: Through Hole
  • Supplier Device Package: TO-220-3
  • Package / Case: TO-220-3
  • Base Part Number: FDP88
  • detail: N-Channel 30V 16A (Ta), 114A (Tc) 110W (Tc) Through Hole TO-220-3
