FDMC8015L دیتاشیت

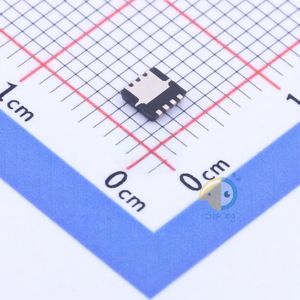

FDMC8015L

مشخصات دیتاشیت

نام دیتاشیت FDMC8015L
حجم فایل 70.016 کیلوبایت
نوع فایل pdf
تعداد صفحات 8

دانلود دیتاشیت FDMC8015L

دانلود دیتاشیت

سایر مستندات

FDMC8015L 8 pages

مشخصات فنی

  • RoHS: true
  • Category: Triode/MOS Tube/Transistor/MOSFETs
  • Datasheet: onsemi FDMC8015L
  • Package: Power-33-8
  • Manufacturer: onsemi
  • Series: PowerTrench®
  • Packaging: Cut Tape (CT)
  • Part Status: Active
  • FET Type: N-Channel
  • Technology: MOSFET (Metal Oxide)
  • Drain to Source Voltage (Vdss): 40V
  • Current - Continuous Drain (Id) @ 25°C: 7A (Ta), 18A (Tc)
  • Drive Voltage (Max Rds On, Min Rds On): 4.5V, 10V
  • Rds On (Max) @ Id, Vgs: 26mOhm @ 7A, 10V
  • Vgs(th) (Max) @ Id: 3V @ 250µA
  • Gate Charge (Qg) (Max) @ Vgs: 19nC @ 10V
  • Vgs (Max): ±20V
  • Input Capacitance (Ciss) (Max) @ Vds: 945pF @ 20V
  • FET Feature: -
  • Power Dissipation (Max): 2.3W (Ta), 24W (Tc)
  • Operating Temperature: -55°C ~ 150°C (TJ)
  • Mounting Type: Surface Mount
  • Supplier Device Package: 8-MLP (3.3x3.3)
  • Package / Case: 8-PowerWDFN
  • Base Part Number: FDMC80
  • detail: N-Channel 40V 7A (Ta), 18A (Tc) 2.3W (Ta), 24W (Tc) Surface Mount 8-MLP (3.3x3.3)
