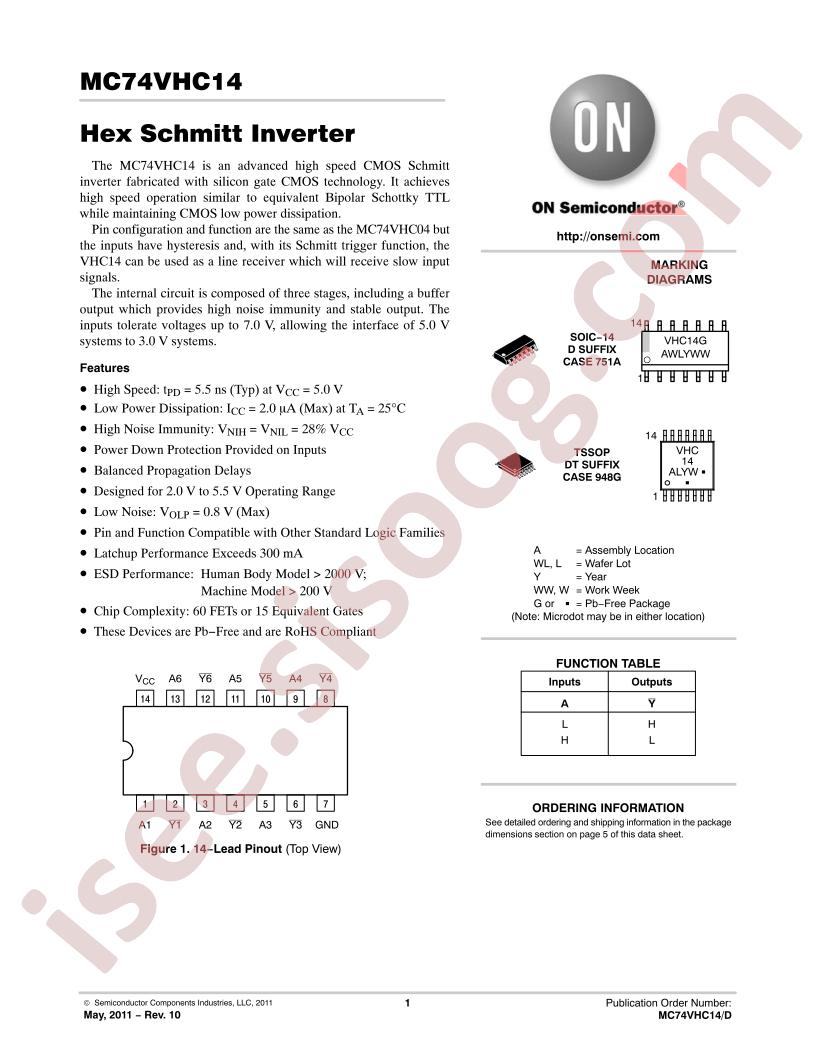

MC74VHC14 دیتاشیت
مشخصات دیتاشیت
|
نام دیتاشیت
|
MC74VHC14
|
|
حجم فایل
|
121.054
کیلوبایت
|
|
نوع فایل
|
pdf
|
|
تعداد صفحات
|
7
|
مشخصات فنی
-
Input Type:
Schmitt trigger
-
Logic Family:
74VHC Series
-
Voltage - Supply:
2V~5.5V
-
Propagation Delay:
10.6ns
-
Number of Channels:
1
-
Number of Circuits:
6
-
Operating Temperature:
-55℃~+125℃
-
Quiescent Current(Iq):
2uA
-
Input Logic Level - Low:
900mV~1.65V
-
Input Logic Level - High:
2.2V~3.85V
-
Output Logic Level - Low:
100mV
-
Current - Output Low(IOL):
8mA
-
Output Logic Level - High:
2.58V~3.94V
-
Current - Output High(IOH):
8mA
-
Package:
TSSOP-14
