FDD3680 دیتاشیت

FDD3680

مشخصات دیتاشیت

نام دیتاشیت FDD3680
حجم فایل 398.391 کیلوبایت
نوع فایل pdf
تعداد صفحات 5

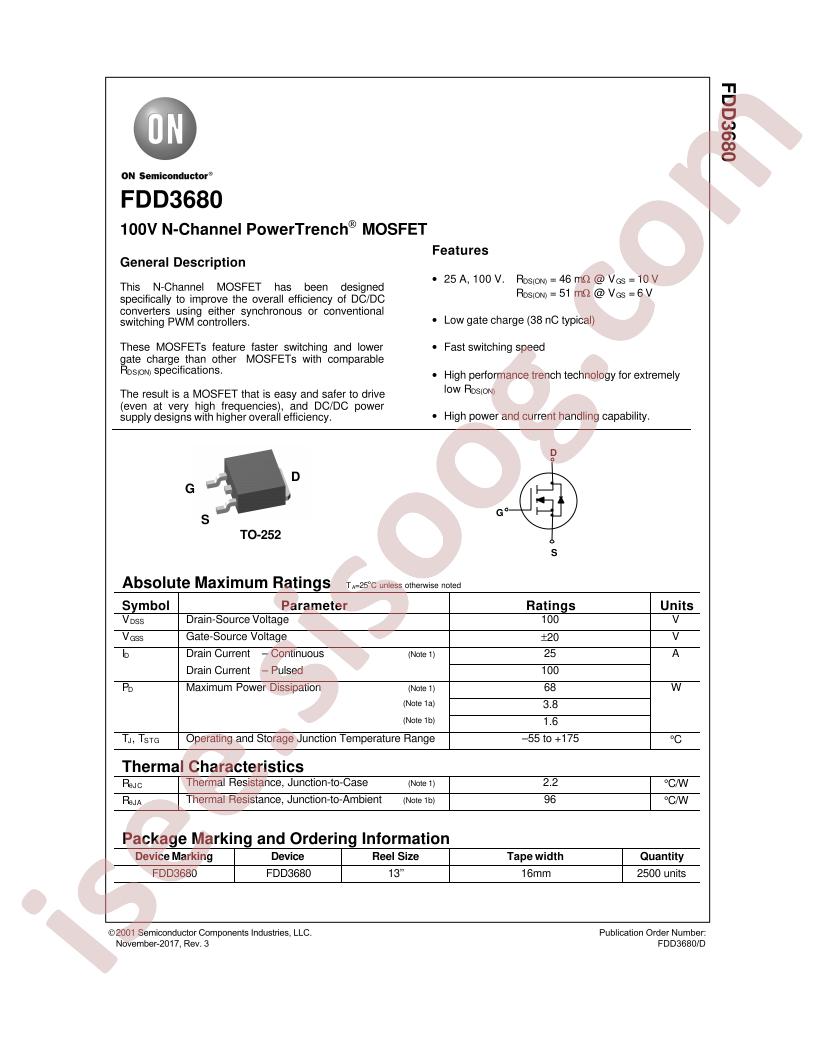

مشاهده دیتاشیت FDD3680

دانلود دیتاشیت

سایر مستندات

مستندات دیگری یافت نشد!

مشخصات فنی

  • Manufacturer: ON Semiconductor
  • Series: PowerTrench®
  • Packaging: Cut Tape (CT)
  • Part Status: Active
  • FET Type: N-Channel
  • Technology: MOSFET (Metal Oxide)
  • Drain to Source Voltage (Vdss): 100V
  • Current - Continuous Drain (Id) @ 25°C: 25A (Ta)
  • Drive Voltage (Max Rds On, Min Rds On): 6V, 10V
  • Rds On (Max) @ Id, Vgs: 46mOhm @ 6.1A, 10V
  • Vgs(th) (Max) @ Id: 4V @ 250µA
  • Gate Charge (Qg) (Max) @ Vgs: 53nC @ 10V
  • Vgs (Max): ±20V
  • Input Capacitance (Ciss) (Max) @ Vds: 1735pF @ 50V
  • FET Feature: -
  • Power Dissipation (Max): 68W (Ta)
  • Operating Temperature: -55°C ~ 175°C (TJ)
  • Mounting Type: Surface Mount
  • Supplier Device Package: TO-252
  • Package / Case: TO-252-3, DPak (2 Leads + Tab), SC-63
  • Base Part Number: FDD368
  • detail: N-Channel 100V 25A (Ta) 68W (Ta) Surface Mount TO-252
