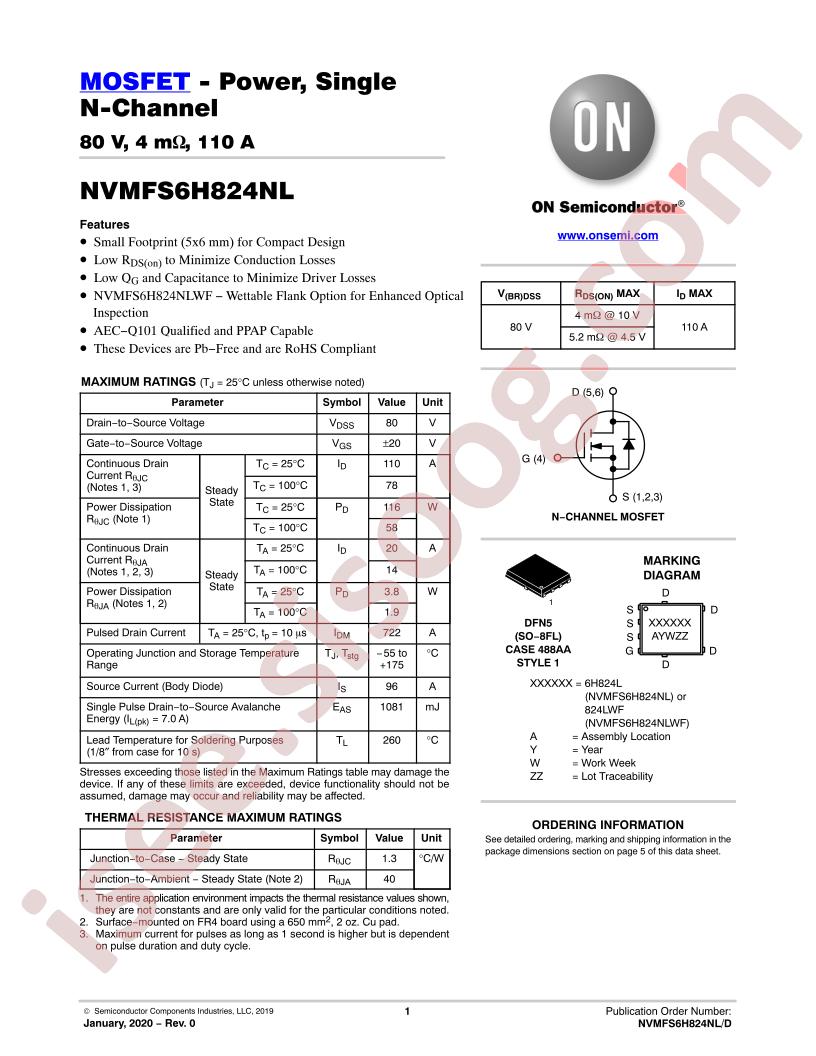

NVMFS6H824NLT1G دیتاشیت

NVMFS6H824NL

مشخصات دیتاشیت

نام دیتاشیت NVMFS6H824NL
حجم فایل 183.808 کیلوبایت
نوع فایل pdf
تعداد صفحات 7

مشاهده دیتاشیت NVMFS6H824NL

دانلود دیتاشیت

سایر مستندات

مستندات دیگری یافت نشد!

مشخصات فنی

  • Manufacturer: ON Semiconductor
  • Series: Automotive, AEC-Q101
  • Packaging: Cut Tape (CT)
  • Part Status: Active
  • FET Type: N-Channel
  • Technology: MOSFET (Metal Oxide)
  • Drain to Source Voltage (Vdss): 80V
  • Current - Continuous Drain (Id) @ 25°C: 20A (Ta), 110A (Tc)
  • Drive Voltage (Max Rds On, Min Rds On): 4.5V, 10V
  • Rds On (Max) @ Id, Vgs: 4mOhm @ 20A, 10V
  • Vgs(th) (Max) @ Id: 2V @ 140µA
  • Gate Charge (Qg) (Max) @ Vgs: 52nC @ 10V
  • Vgs (Max): ±20V
  • Input Capacitance (Ciss) (Max) @ Vds: 2900pF @ 40V
  • FET Feature: -
  • Power Dissipation (Max): 3.8W (Ta), 116W (Tc)
  • Operating Temperature: -55°C ~ 175°C (TJ)
  • Mounting Type: Surface Mount
  • Supplier Device Package: 5-DFN (5x6) (8-SOFL)
  • Package / Case: 8-PowerTDFN, 5 Leads
  • detail: N-Channel 80V 20A (Ta), 110A (Tc) 3.8W (Ta), 116W (Tc) Surface Mount 5-DFN (5x6) (8-SOFL)
