NL27WZ14DBVT1G دیتاشیت

NL27WZ14DBVT1G

مشخصات دیتاشیت

نام دیتاشیت NL27WZ14DBVT1G
حجم فایل 60.964 کیلوبایت
نوع فایل pdf
تعداد صفحات 16

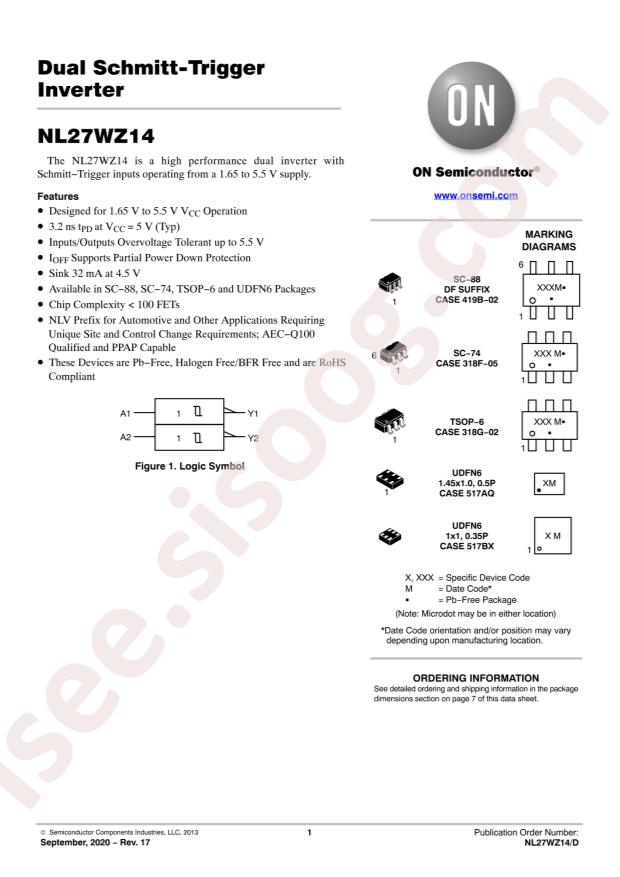

مشاهده دیتاشیت NL27WZ14DBVT1G

دانلود دیتاشیت

سایر مستندات

مستندات دیگری یافت نشد!

مشخصات فنی

  • RoHS: true
  • Series: 27WZ
  • Category: Logic ICs/Inverters
  • Datasheet: onsemi NL27WZ14DBVT1G
  • Sink Current: 32mA
  • Source Current: 32mA
  • Number of channels: 2
  • Supply Current (Max): 1uA
  • Low level range (VIL): 0.4V~2.3V
  • Max Propagation Delay: 4.9ns@5V,50pF
  • Operating Temperature: -55°C~+125°C
  • High level range (VIH): 1V~3.6V
  • Supply Voltage(Single): 1.65V~5.5V
  • Package: SC-74-6
  • Manufacturer: onsemi
  • Packaging: Tape & Reel (TR)
  • Part Status: Active
  • Logic Type: Inverter
  • Number of Circuits: 2
  • Number of Inputs: 2
  • Features: Schmitt Trigger
  • Voltage - Supply: 1.65V ~ 5.5V
  • Current - Quiescent (Max): 1µA
  • Current - Output High, Low: 32mA, 32mA
  • Logic Level - Low: 0.4V ~ 2.3V
  • Logic Level - High: 1V ~ 3.6V
  • Max Propagation Delay @ V, Max CL: 4.9ns @ 5V, 50pF
  • Mounting Type: Surface Mount
  • Supplier Device Package: SC-74A
  • Package / Case: SC-74A, SOT-753
  • Base Part Number: NL27W
  • detail: Inverter IC 2 Channel Schmitt Trigger SC-74A
