دیتاشیت NCV78L24ABPRPG
مشخصات دیتاشیت
| نام دیتاشیت | NCV78L24ABPRPG |
|---|---|
| حجم فایل | 87.177 کیلوبایت |
| نوع فایل | |
| تعداد صفحات | 19 |
NCV78L24ABPRPG |
دانلود دیتاشیت |
|---|
سایر مستندات

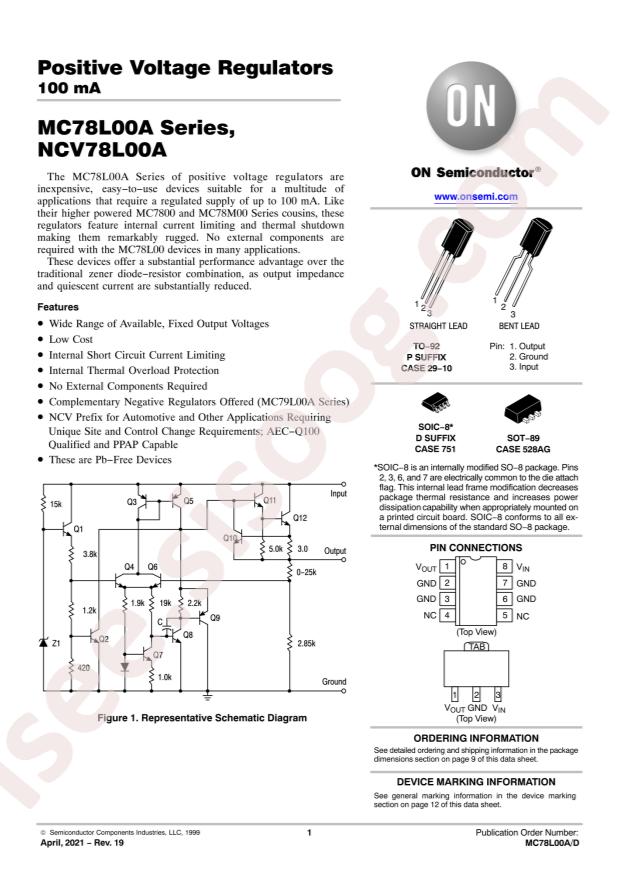

MC78L00A Series, NCV7800A Datasheet 15 pages
مشخصات فنی
- RoHS: true
- Category: Power Supply Chip/Linear Voltage Regulators (LDO)
- Datasheet: onsemi NCV78L24ABPRPG
- Output Current: 100mA
- Output Voltage: 24V
- Output Polarity: positive
- Number of Outputs: 1
- Maximum Input Voltage: 40V
- Operating Temperature: -40°C~+125°C
- Quiescent Current (Ground Current): 6.5mA
- Power Supply Rejection Ratio (PSRR): 45dB@(120Hz)
- Package: TO-92-3
- Manufacturer: onsemi
- Series: Automotive, AEC-Q100
- Packaging: Bulk
- Part Status: Active
- Output Configuration: Positive
- Output Type: Fixed
- Number of Regulators: 1
- Voltage - Input (Max): 40V
- Voltage - Output (Min/Fixed): 24V
- Voltage - Output (Max): -
- Voltage Dropout (Max): -
- Current - Output: 100mA
- Current - Quiescent (Iq): 6.5mA
- PSRR: 45dB (120Hz)
- Control Features: -
- Protection Features: Over Temperature, Short Circuit
- Mounting Type: Through Hole
- Package / Case: TO-226-3, TO-92-3 (TO-226AA)
- Supplier Device Package: TO-92-3
- Base Part Number: NCV78
- detail: Linear Voltage Regulator IC 1 Output 100mA TO-92-3
