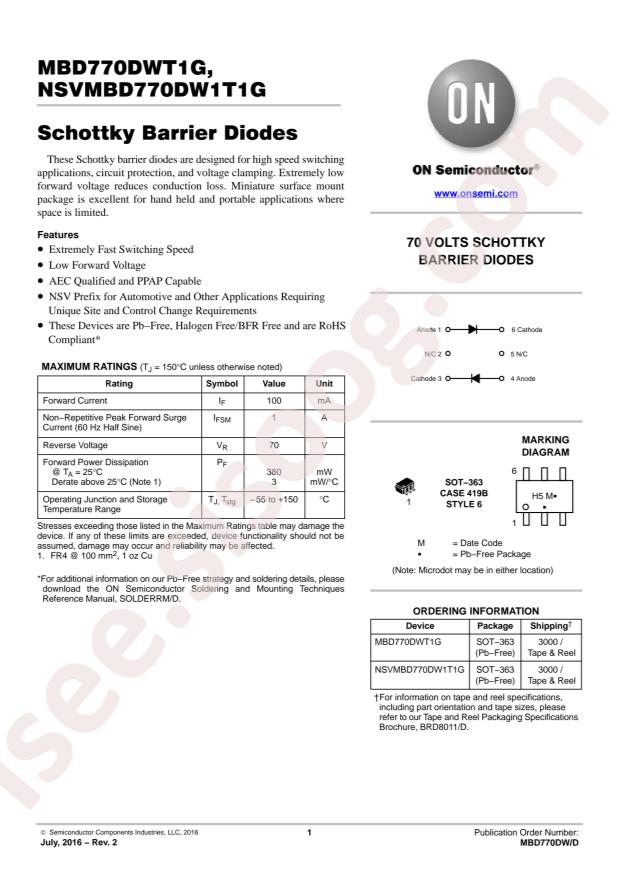

NSVMBD770DW1T1G دیتاشیت

NSVMBD770DW1T1G

مشخصات دیتاشیت

نام دیتاشیت NSVMBD770DW1T1G
حجم فایل 78.485 کیلوبایت
نوع فایل pdf
تعداد صفحات 5

دانلود دیتاشیت NSVMBD770DW1T1G

دانلود دیتاشیت

سایر مستندات

MBD770DWTiG Datasheet 3 pages

مشخصات فنی

  • RoHS: true
  • Category: Diodes/Schottky Barrier Diodes (SBD)
  • Datasheet: onsemi NSVMBD770DW1T1G
  • Diode Configuration: 2 Independent
  • Reverse Voltage (Vr): 70V
  • Forward Voltage (Vf@If): 500mV@1mA
  • Reverse Leakage Current (Ir): 200nA@35V
  • Average Rectified Current (Io): 100mA
  • Package: SC-88-6
  • Manufacturer: onsemi
  • Series: -
  • Packaging: Tape & Reel (TR)
  • Part Status: Active
  • Diode Type: Schottky
  • Voltage - DC Reverse (Vr) (Max): 70V
  • Current - Average Rectified (Io): 100mA
  • Voltage - Forward (Vf) (Max) @ If: 500mV @ 1mA
  • Speed: Small Signal =< 200mA (Io), Any Speed
  • Current - Reverse Leakage @ Vr: 200nA @ 35V
  • Capacitance @ Vr, F: 1pF @ 20V, 1MHz
  • Mounting Type: Surface Mount
  • Package / Case: 6-TSSOP, SC-88, SOT-363
  • Supplier Device Package: SC-88/SC70-6/SOT-363
  • Operating Temperature - Junction: -55°C ~ 150°C
  • Base Part Number: NSVMBD77
  • detail: Diode Schottky 70V 100mA Surface Mount SC-88/SC70-6/SOT-363
