FCH125N60E دیتاشیت

FCH125N60E

مشخصات دیتاشیت

نام دیتاشیت FCH125N60E
حجم فایل 69.997 کیلوبایت
نوع فایل pdf
تعداد صفحات 10

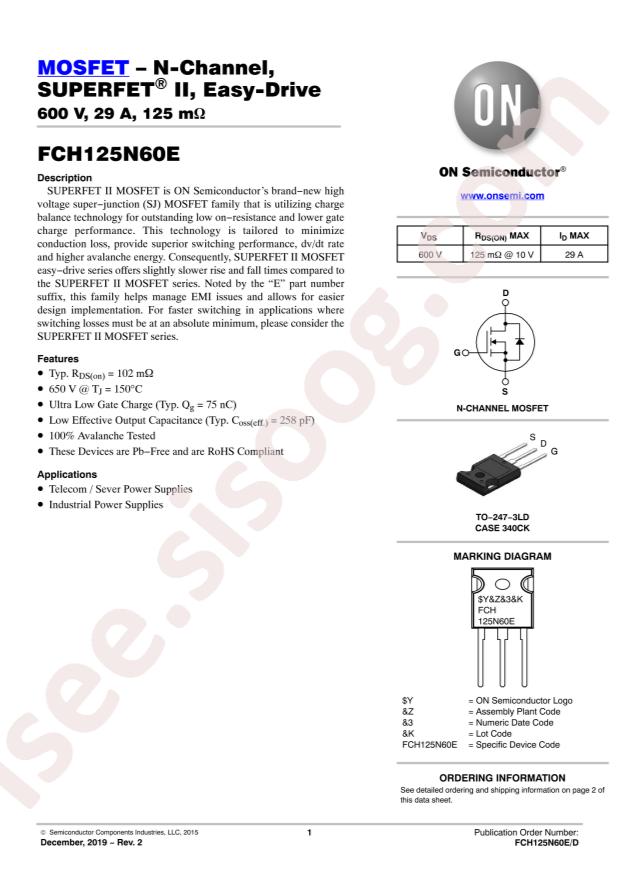

مشاهده دیتاشیت FCH125N60E

دانلود دیتاشیت

سایر مستندات

مستندات دیگری یافت نشد!

مشخصات فنی

  • RoHS: true
  • Category: Triode/MOS Tube/Transistor/MOSFETs
  • Datasheet: onsemi FCH125N60E
  • Package: TO-247-3
  • Manufacturer: onsemi
  • Series: SuperFET® II
  • Packaging: Tube
  • Part Status: Active
  • FET Type: N-Channel
  • Technology: MOSFET (Metal Oxide)
  • Drain to Source Voltage (Vdss): 600V
  • Current - Continuous Drain (Id) @ 25°C: 29A (Tc)
  • Drive Voltage (Max Rds On, Min Rds On): 10V
  • Rds On (Max) @ Id, Vgs: 125mOhm @ 14.5A, 10V
  • Vgs(th) (Max) @ Id: 3.5V @ 250µA
  • Gate Charge (Qg) (Max) @ Vgs: 95nC @ 10V
  • Vgs (Max): ±20V
  • Input Capacitance (Ciss) (Max) @ Vds: 2990pF @ 380V
  • FET Feature: -
  • Power Dissipation (Max): 278W (Tc)
  • Operating Temperature: -55°C ~ 150°C (TJ)
  • Mounting Type: Through Hole
  • Supplier Device Package: TO-247-3
  • Package / Case: TO-247-3
  • Base Part Number: FCH12
  • detail: N-Channel 600V 29A (Tc) 278W (Tc) Through Hole TO-247-3
