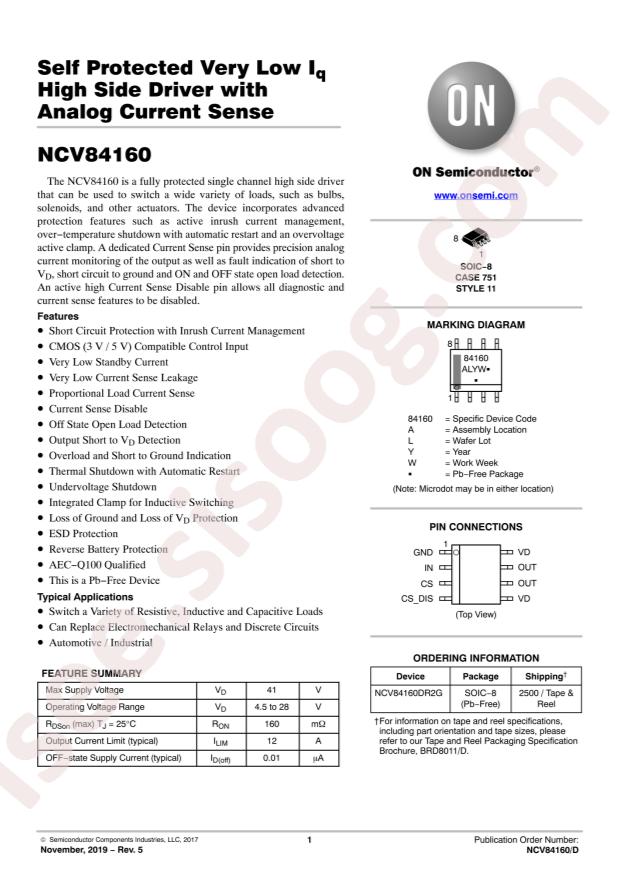

NCV84160DR2G دیتاشیت

NCV84160DR2G

مشخصات دیتاشیت

نام دیتاشیت NCV84160DR2G
حجم فایل 88.687 کیلوبایت
نوع فایل pdf
تعداد صفحات 28

مشاهده دیتاشیت NCV84160DR2G

دانلود دیتاشیت

سایر مستندات

NCV84160 28 pages

مشخصات فنی

  • RoHS: true
  • Category: Power Supply Chip/Power Distribution Switches
  • Datasheet: onsemi NCV84160DR2G

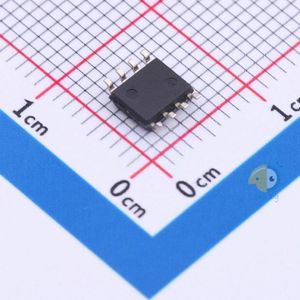

  • Package: SOP-8
  • Manufacturer: onsemi
  • Series: Automotive, AEC-Q101
  • Packaging: Tape & Reel (TR)
  • Part Status: Active
  • Switch Type: General Purpose
  • Number of Outputs: 1
  • Ratio - Input:Output: 1:1
  • Output Configuration: High Side
  • Output Type: N-Channel
  • Interface: On/Off
  • Voltage - Load: 4.5V ~ 28V
  • Voltage - Supply (Vcc/Vdd): Not Required
  • Current - Output (Max): 18A
  • Rds On (Typ): 320mOhm (Max)
  • Input Type: CMOS
  • Features: -
  • Fault Protection: Current Limiting (Fixed), Over Temperature, Over Voltage
  • Operating Temperature: -40°C ~ 150°C (TJ)
  • Mounting Type: Surface Mount
  • Supplier Device Package: 8-SOIC
  • Package / Case: 8-SOIC (0.154", 3.90mm Width)
  • Base Part Number: NCV8416
  • detail: Power Switch/Driver 1:1 N-Channel 18A 8-SOIC
