FDB1D7N10CL7 دیتاشیت

FDB1D7N10CL7

مشخصات دیتاشیت

نام دیتاشیت FDB1D7N10CL7
حجم فایل 361.444 کیلوبایت
نوع فایل pdf
تعداد صفحات 8

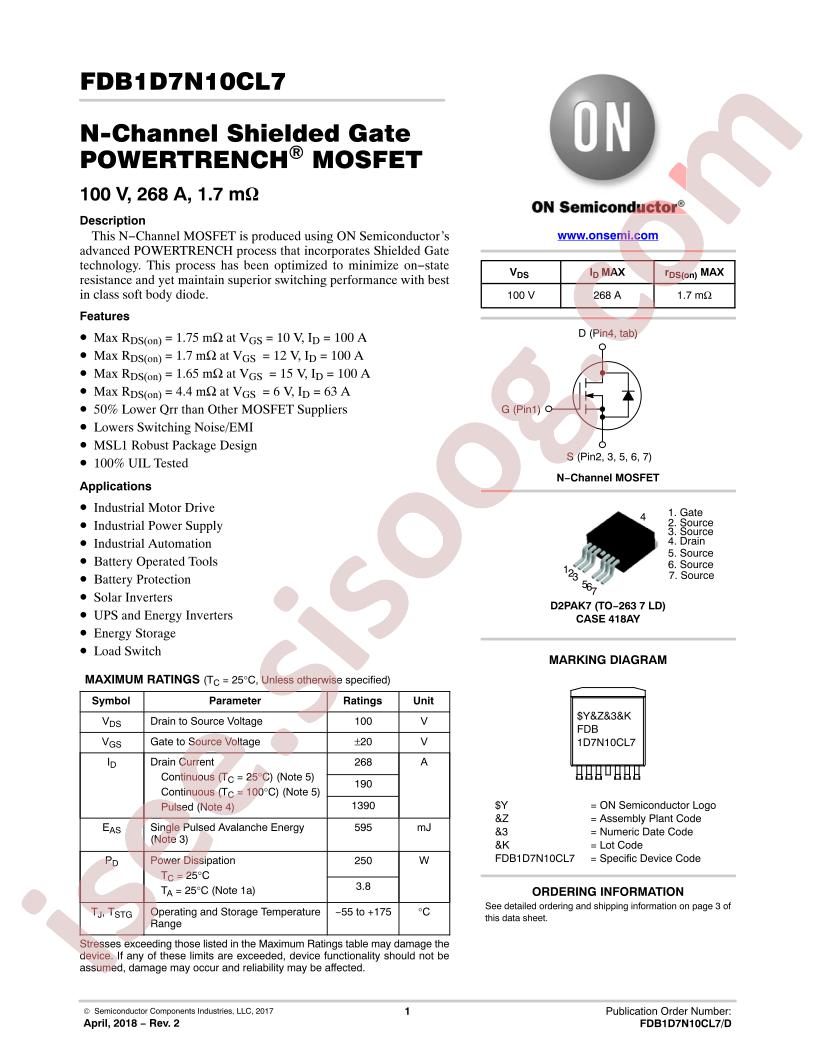

مشاهده دیتاشیت FDB1D7N10CL7

دانلود دیتاشیت

سایر مستندات

مستندات دیگری یافت نشد!

مشخصات فنی

  • Manufacturer: ON Semiconductor
  • Series: PowerTrench®
  • Packaging: Tape & Reel (TR)
  • Part Status: Active
  • FET Type: N-Channel
  • Technology: MOSFET (Metal Oxide)
  • Drain to Source Voltage (Vdss): 100V
  • Current - Continuous Drain (Id) @ 25°C: 268A (Tc)
  • Drive Voltage (Max Rds On, Min Rds On): 6V, 15V
  • Rds On (Max) @ Id, Vgs: 1.65mOhm @ 100A, 15V
  • Vgs(th) (Max) @ Id: 4V @ 700µA
  • Gate Charge (Qg) (Max) @ Vgs: 163nC @ 10V
  • Vgs (Max): ±20V
  • Input Capacitance (Ciss) (Max) @ Vds: 11600pF @ 50V
  • FET Feature: -
  • Power Dissipation (Max): 250W (Tc)
  • Operating Temperature: -55°C ~ 175°C (TJ)
  • Mounting Type: Surface Mount
  • Supplier Device Package: D²PAK (TO-263)
  • Package / Case: TO-263-7, D²Pak (6 Leads + Tab)
  • Base Part Number: FDB1
  • detail: N-Channel 100V 268A (Tc) 250W (Tc) Surface Mount D²PAK (TO-263)
