NTHL050N65S3HF دیتاشیت

NTHL050N65S3HF

مشخصات دیتاشیت

نام دیتاشیت NTHL050N65S3HF
حجم فایل 370.008 کیلوبایت
نوع فایل pdf
تعداد صفحات 10

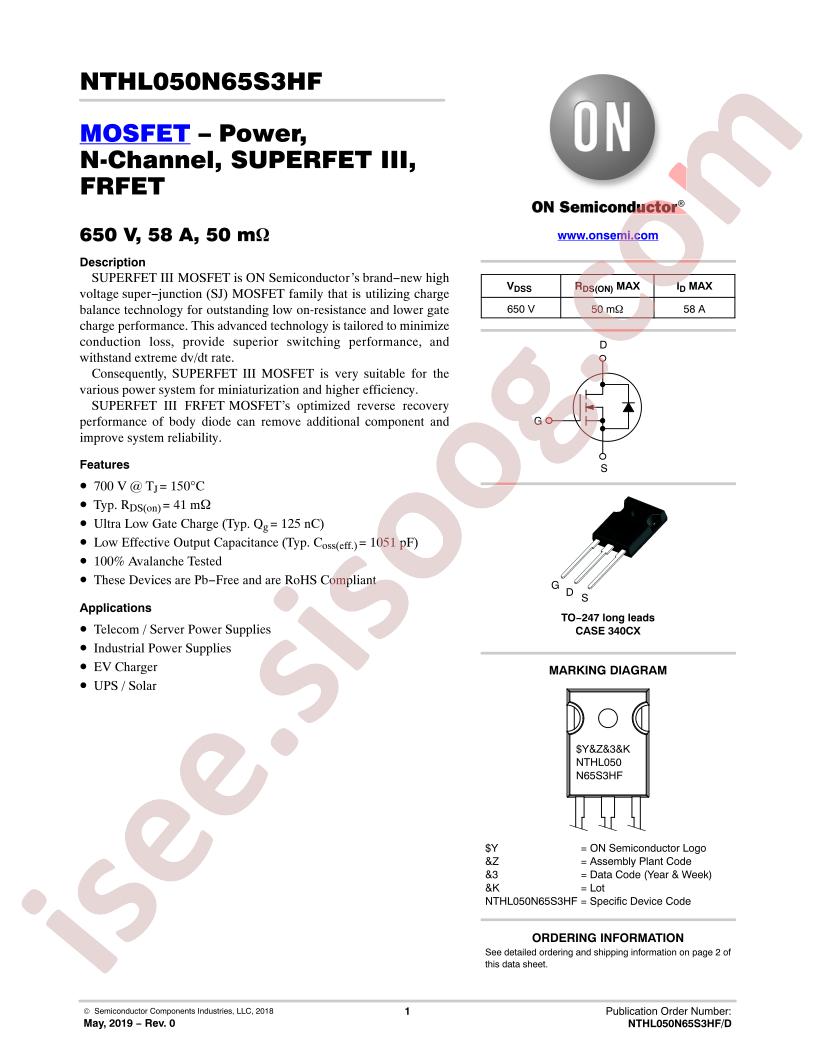

مشاهده دیتاشیت NTHL050N65S3HF

دانلود دیتاشیت

سایر مستندات

مستندات دیگری یافت نشد!

مشخصات فنی

  • Manufacturer: ON Semiconductor
  • Series: FRFET®, SuperFET® III
  • Packaging: Tube
  • Part Status: Active
  • FET Type: N-Channel
  • Technology: MOSFET (Metal Oxide)
  • Drain to Source Voltage (Vdss): 650V
  • Current - Continuous Drain (Id) @ 25°C: 58A (Tc)
  • Drive Voltage (Max Rds On, Min Rds On): 10V
  • Rds On (Max) @ Id, Vgs: 50mOhm @ 29A, 10V
  • Vgs(th) (Max) @ Id: 5V @ 1.7mA
  • Gate Charge (Qg) (Max) @ Vgs: 125nC @ 10V
  • Vgs (Max): ±30V
  • Input Capacitance (Ciss) (Max) @ Vds: 5017pF @ 400V
  • FET Feature: -
  • Power Dissipation (Max): 378W (Tc)
  • Operating Temperature: -55°C ~ 150°C (TJ)
  • Mounting Type: Through Hole
  • Supplier Device Package: TO-247-3
  • Package / Case: TO-247-3
  • Base Part Number: NTHL05
  • detail: N-Channel 650V 58A (Tc) 378W (Tc) Through Hole TO-247-3
