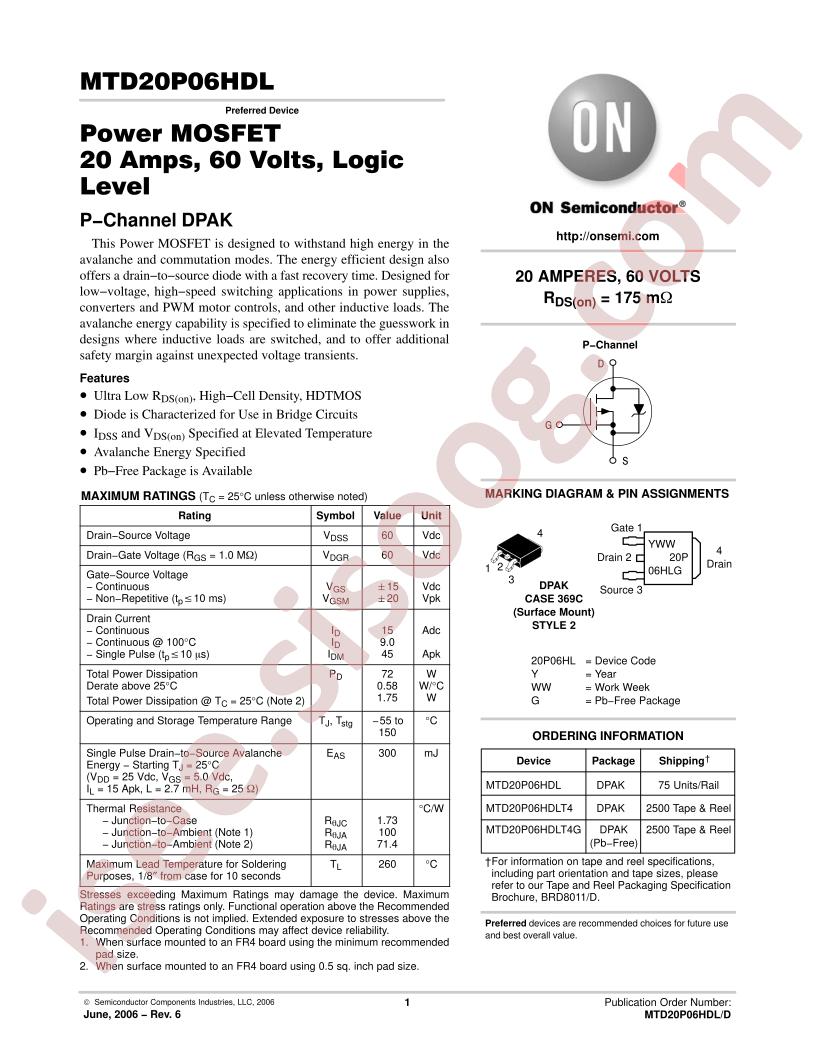

MTD20P06HDLT4 دیتاشیت

MTD20P06HDL

مشخصات دیتاشیت

نام دیتاشیت MTD20P06HDL
حجم فایل 88.383 کیلوبایت
نوع فایل pdf
تعداد صفحات 8

دانلود دیتاشیت MTD20P06HDL

دانلود دیتاشیت

سایر مستندات

مستندات دیگری یافت نشد!

مشخصات فنی

  • Manufacturer: ON Semiconductor
  • Series: -
  • Packaging: Tape & Reel (TR)
  • Part Status: Obsolete
  • FET Type: P-Channel
  • Technology: MOSFET (Metal Oxide)
  • Drain to Source Voltage (Vdss): 60V
  • Current - Continuous Drain (Id) @ 25°C: 15A (Tc)
  • Drive Voltage (Max Rds On, Min Rds On): 5V
  • Rds On (Max) @ Id, Vgs: 175mOhm @ 7.5A, 5V
  • Vgs(th) (Max) @ Id: 2V @ 250µA
  • Gate Charge (Qg) (Max) @ Vgs: 29nC @ 5V
  • Vgs (Max): ±15V
  • Input Capacitance (Ciss) (Max) @ Vds: 1190pF @ 25V
  • FET Feature: -
  • Power Dissipation (Max): 72W (Tc)
  • Operating Temperature: -55°C ~ 150°C (TJ)
  • Mounting Type: Surface Mount
  • Supplier Device Package: DPAK
  • Package / Case: TO-252-3, DPak (2 Leads + Tab), SC-63
  • Base Part Number: MTD20
  • detail: P-Channel 60V 15A (Tc) 72W (Tc) Surface Mount DPAK
