NTMS4N01R2G دیتاشیت

NTMS4N01R2

مشخصات دیتاشیت

نام دیتاشیت NTMS4N01R2
حجم فایل 79.673 کیلوبایت
نوع فایل pdf
تعداد صفحات 6

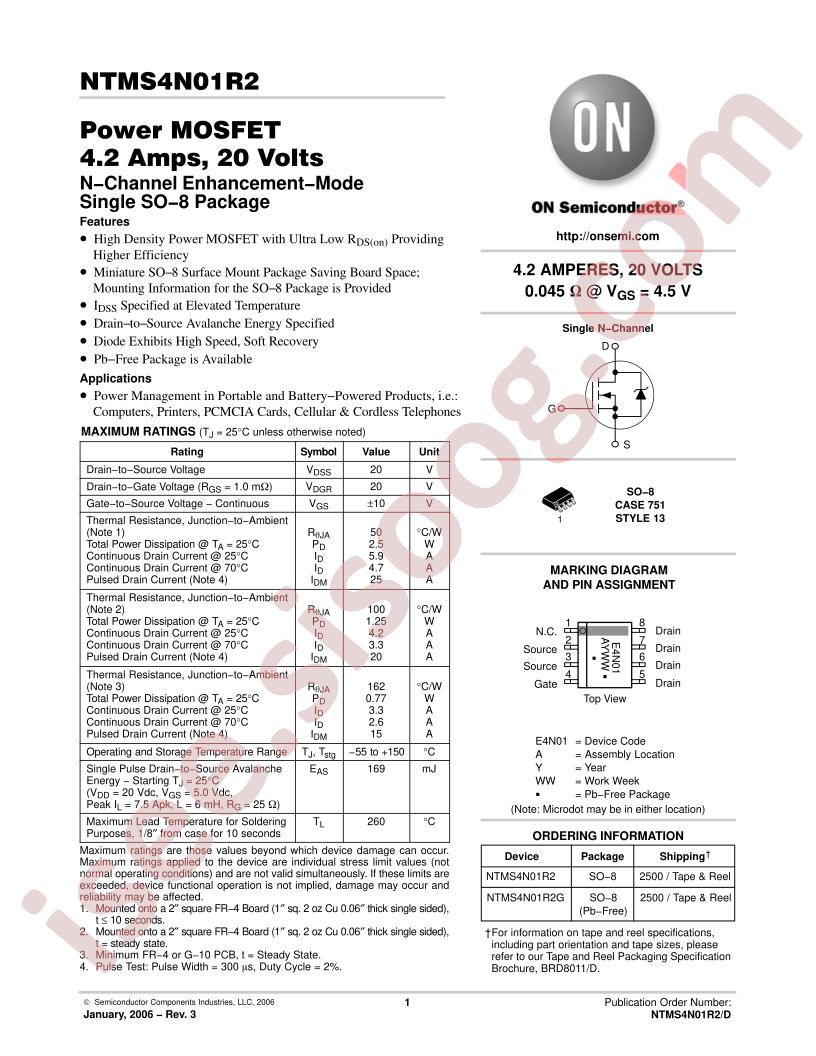

مشاهده دیتاشیت NTMS4N01R2

دانلود دیتاشیت

سایر مستندات

مستندات دیگری یافت نشد!

مشخصات فنی

  • Manufacturer: ON Semiconductor
  • Series: -
  • Packaging: Tape & Reel (TR)
  • Part Status: Obsolete
  • FET Type: N-Channel
  • Technology: MOSFET (Metal Oxide)
  • Drain to Source Voltage (Vdss): 20V
  • Current - Continuous Drain (Id) @ 25°C: 3.3A (Ta)
  • Drive Voltage (Max Rds On, Min Rds On): 2.5V, 4.5V
  • Rds On (Max) @ Id, Vgs: 40mOhm @ 4.2A, 4.5V
  • Vgs(th) (Max) @ Id: 1.2V @ 250µA
  • Gate Charge (Qg) (Max) @ Vgs: 16nC @ 4.5V
  • Vgs (Max): ±10V
  • Input Capacitance (Ciss) (Max) @ Vds: 1200pF @ 10V
  • FET Feature: -
  • Power Dissipation (Max): 770mW (Ta)
  • Operating Temperature: -55°C ~ 150°C (TJ)
  • Mounting Type: Surface Mount
  • Supplier Device Package: 8-SOIC
  • Package / Case: 8-SOIC (0.154", 3.90mm Width)
  • Base Part Number: NTMS4N
  • detail: N-Channel 20V 3.3A (Ta) 770mW (Ta) Surface Mount 8-SOIC
