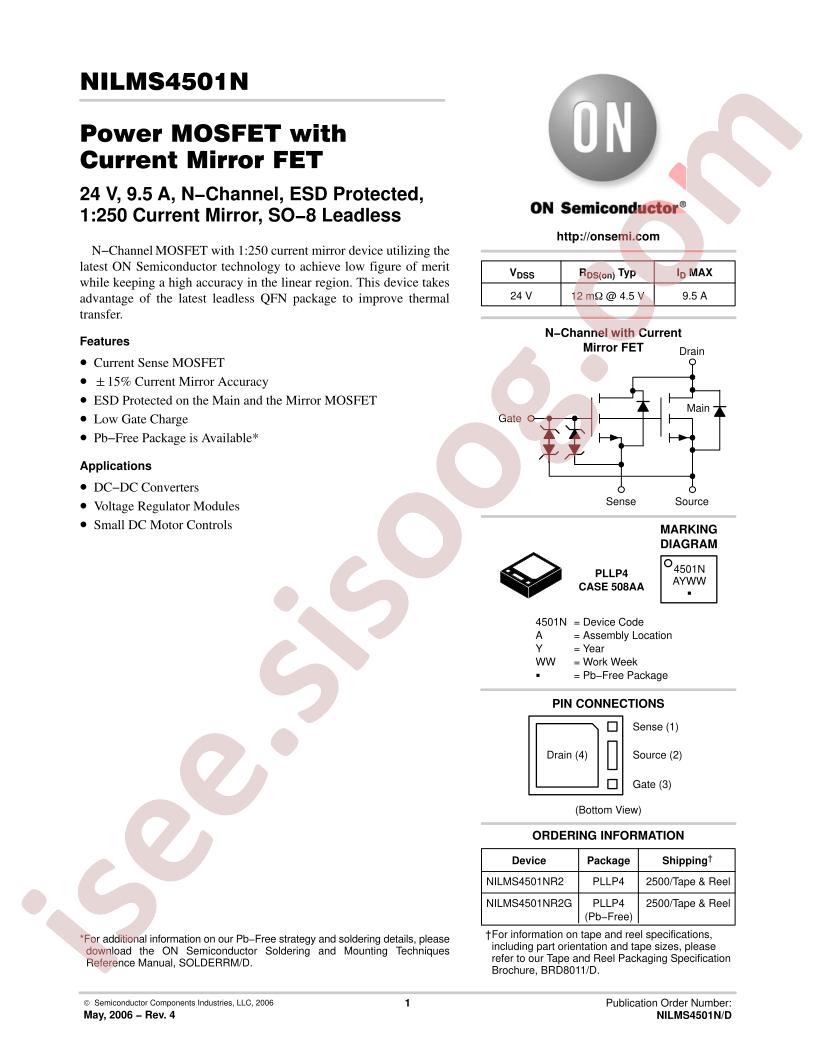

NILMS4501NR2G دیتاشیت

NILMS4501N

مشخصات دیتاشیت

نام دیتاشیت NILMS4501N
حجم فایل 92.471 کیلوبایت
نوع فایل pdf
تعداد صفحات 9

مشاهده دیتاشیت NILMS4501N

دانلود دیتاشیت

سایر مستندات

مستندات دیگری یافت نشد!

مشخصات فنی

  • Manufacturer: ON Semiconductor
  • Series: -
  • Packaging: Cut Tape (CT)
  • Part Status: Obsolete
  • FET Type: N-Channel
  • Technology: MOSFET (Metal Oxide)
  • Drain to Source Voltage (Vdss): 24V
  • Current - Continuous Drain (Id) @ 25°C: 9.5A (Ta)
  • Drive Voltage (Max Rds On, Min Rds On): 10V
  • Rds On (Max) @ Id, Vgs: 13mOhm @ 6A, 10V
  • Vgs(th) (Max) @ Id: 2V @ 250µA
  • Gate Charge (Qg) (Max) @ Vgs: 25nC @ 10V
  • Vgs (Max): ±10V
  • Input Capacitance (Ciss) (Max) @ Vds: 1500pF @ 6V
  • FET Feature: Current Sensing
  • Power Dissipation (Max): 1.4W (Ta)
  • Operating Temperature: -55°C ~ 175°C (TJ)
  • Mounting Type: Surface Mount
  • Supplier Device Package: 4-PLLP
  • Package / Case: 4-PowerDFN
  • Base Part Number: NILMS45
  • detail: N-Channel 24V 9.5A (Ta) 1.4W (Ta) Surface Mount 4-PLLP
