NTLJD3119CTAG دیتاشیت

NTLJD3119C

مشخصات دیتاشیت

نام دیتاشیت NTLJD3119C
حجم فایل 161.688 کیلوبایت
نوع فایل pdf
تعداد صفحات 11

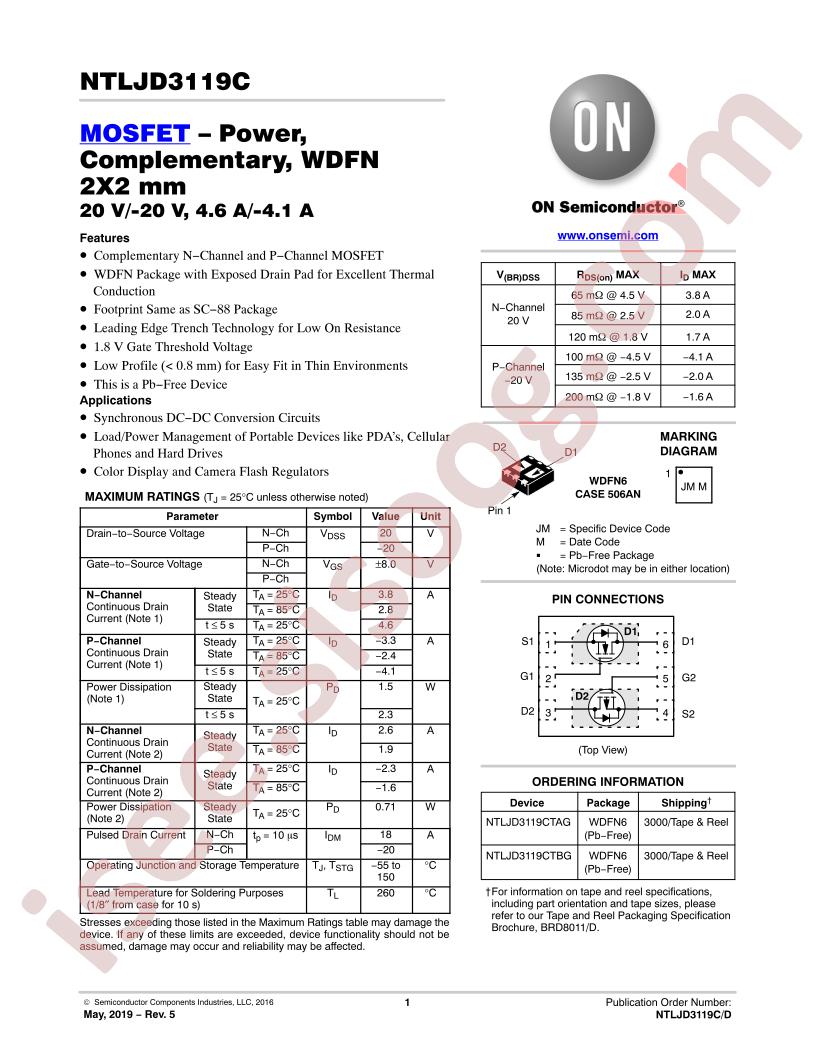

مشاهده دیتاشیت NTLJD3119C

دانلود دیتاشیت

سایر مستندات

مستندات دیگری یافت نشد!

مشخصات فنی

  • Manufacturer: ON Semiconductor
  • Series: µCool™
  • Packaging: Cut Tape (CT)
  • Part Status: Obsolete
  • FET Type: N and P-Channel
  • FET Feature: Logic Level Gate
  • Drain to Source Voltage (Vdss): 20V
  • Current - Continuous Drain (Id) @ 25°C: 2.6A, 2.3A
  • Rds On (Max) @ Id, Vgs: 65mOhm @ 3.8A, 4.5V
  • Vgs(th) (Max) @ Id: 1V @ 250µA
  • Gate Charge (Qg) (Max) @ Vgs: 3.7nC @ 4.5V
  • Input Capacitance (Ciss) (Max) @ Vds: 271pF @ 10V
  • Power - Max: 710mW
  • Operating Temperature: -55°C ~ 150°C (TJ)
  • Mounting Type: Surface Mount
  • Package / Case: 6-WDFN Exposed Pad
  • Supplier Device Package: 6-WDFN (2x2)
  • Base Part Number: NTLJD31
  • detail: Mosfet Array N and P-Channel 20V 2.6A, 2.3A 710mW Surface Mount 6-WDFN (2x2)
