دیتاشیت SFT1341-TL-W

SFT1341

مشخصات دیتاشیت

نام دیتاشیت SFT1341
حجم فایل 358.218 کیلوبایت
نوع فایل pdf
تعداد صفحات 6

دانلود دیتاشیت SFT1341

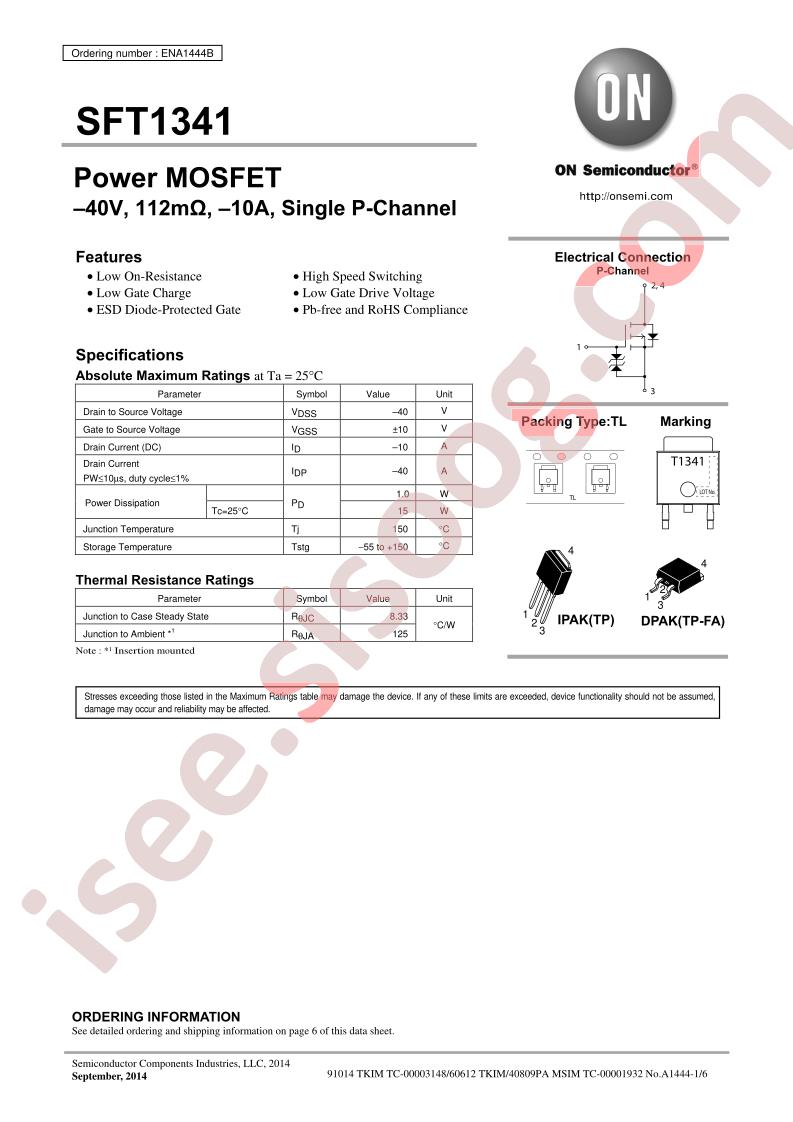

SFT1341 Datasheet

مشخصات

  • Manufacturer: ON Semiconductor
  • Series: -
  • Packaging: Tape & Reel (TR)
  • Part Status: Obsolete
  • FET Type: P-Channel
  • Technology: MOSFET (Metal Oxide)
  • Drain to Source Voltage (Vdss): 40V
  • Current - Continuous Drain (Id) @ 25°C: 10A (Ta)
  • Drive Voltage (Max Rds On, Min Rds On): 1.8V, 4.5V
  • Rds On (Max) @ Id, Vgs: 112mOhm @ 5A, 4.5V
  • Vgs(th) (Max) @ Id: -
  • Gate Charge (Qg) (Max) @ Vgs: 8nC @ 4.5V
  • Vgs (Max): ±10V
  • Input Capacitance (Ciss) (Max) @ Vds: 650pF @ 20V
  • FET Feature: -
  • Power Dissipation (Max): 1W (Ta), 15W (Tc)
  • Operating Temperature: 150°C (TJ)
  • Mounting Type: Surface Mount
  • Supplier Device Package: DPAK/TP-FA
  • Package / Case: TO-252-3, DPak (2 Leads + Tab), SC-63
  • Base Part Number: SFT134
  • detail: P-Channel 40V 10A (Ta) 1W (Ta), 15W (Tc) Surface Mount DPAK/TP-FA
