NGTG30N60FLWG دیتاشیت

NGTG30N60FLWG

مشخصات دیتاشیت

نام دیتاشیت NGTG30N60FLWG
حجم فایل 172.656 کیلوبایت
نوع فایل pdf
تعداد صفحات 9

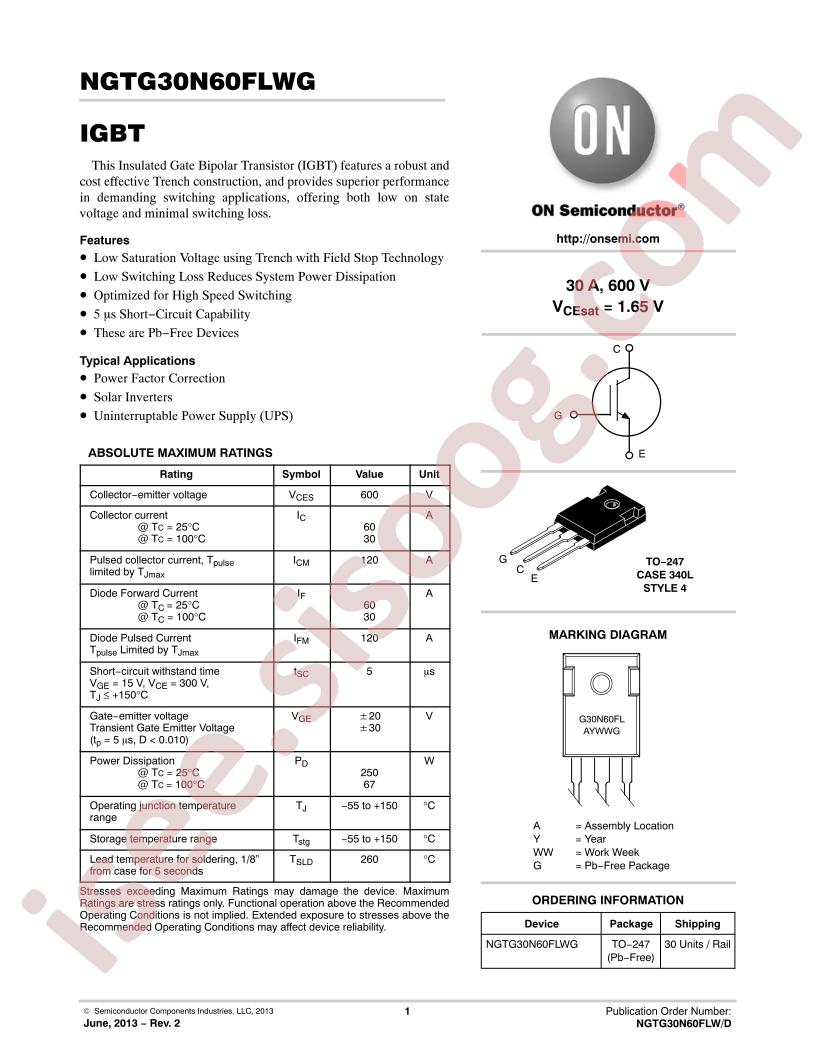

مشاهده دیتاشیت NGTG30N60FLWG

دانلود دیتاشیت

سایر مستندات

مستندات دیگری یافت نشد!

مشخصات فنی

  • Manufacturer: ON Semiconductor
  • Series: -
  • Packaging: Tube
  • Part Status: Obsolete
  • IGBT Type: Trench Field Stop
  • Voltage - Collector Emitter Breakdown (Max): 600V
  • Current - Collector (Ic) (Max): 60A
  • Current - Collector Pulsed (Icm): 120A
  • Vce(on) (Max) @ Vge, Ic: 1.9V @ 15V, 30A
  • Power - Max: 250W
  • Switching Energy: 700µJ (on), 280µJ (off)
  • Input Type: Standard
  • Gate Charge: 170nC
  • Td (on/off) @ 25°C: 83ns/170ns
  • Test Condition: 400V, 30A, 10Ohm, 15V
  • Operating Temperature: -55°C ~ 150°C (TJ)
  • Mounting Type: Through Hole
  • Package / Case: TO-247-3
  • Supplier Device Package: TO-247
  • Base Part Number: NGTG30
  • detail: IGBT Trench Field Stop 600V 60A 250W Through Hole TO-247
