NGTB50N60FLWG دیتاشیت

NGTB50N60FLWG

مشخصات دیتاشیت

نام دیتاشیت NGTB50N60FLWG
حجم فایل 186.405 کیلوبایت
نوع فایل pdf
تعداد صفحات 10

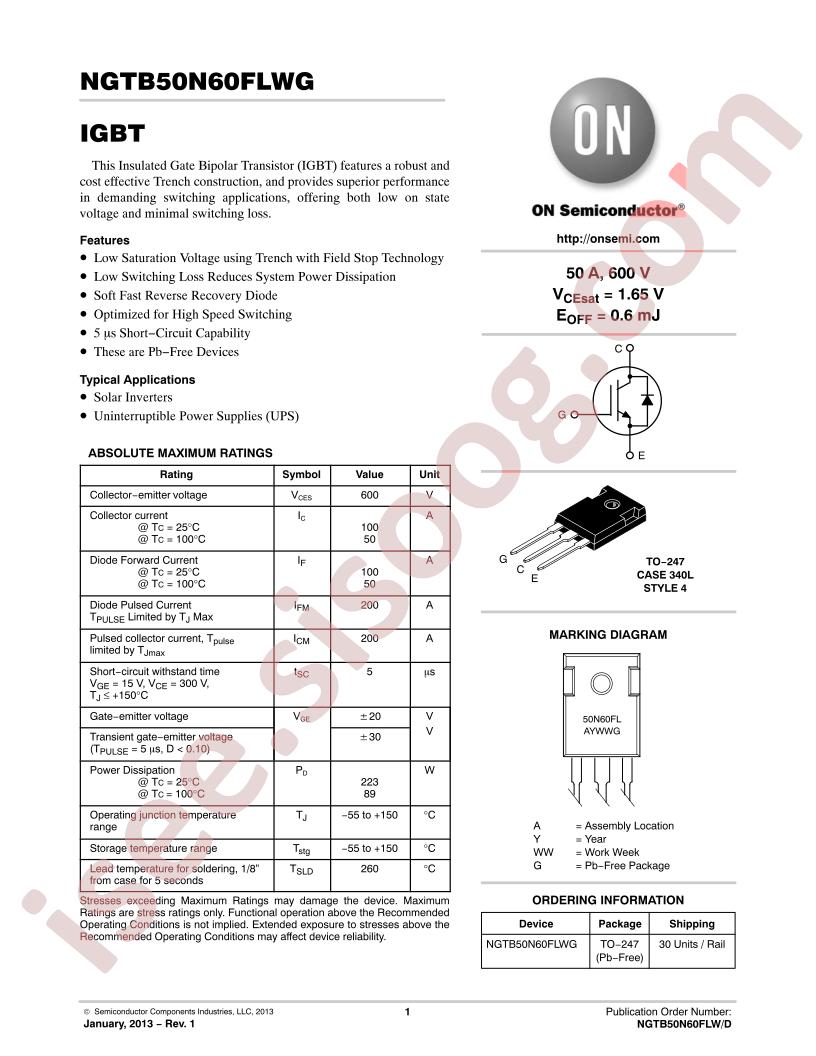

دانلود دیتاشیت NGTB50N60FLWG

دانلود دیتاشیت

سایر مستندات

مستندات دیگری یافت نشد!

مشخصات فنی

  • Manufacturer: ON Semiconductor
  • Series: -
  • Packaging: Tube
  • Part Status: Obsolete
  • IGBT Type: Trench Field Stop
  • Voltage - Collector Emitter Breakdown (Max): 600V
  • Current - Collector (Ic) (Max): 100A
  • Current - Collector Pulsed (Icm): 200A
  • Vce(on) (Max) @ Vge, Ic: 1.9V @ 15V, 50A
  • Power - Max: 223W
  • Switching Energy: 1.1mJ (on), 600µJ (off)
  • Input Type: Standard
  • Gate Charge: 310nC
  • Td (on/off) @ 25°C: 116ns/292ns
  • Test Condition: 400V, 50A, 10Ohm, 15V
  • Reverse Recovery Time (trr): 85ns
  • Operating Temperature: -55°C ~ 150°C (TJ)
  • Mounting Type: Through Hole
  • Package / Case: TO-247-3
  • Supplier Device Package: TO-247
  • Base Part Number: NGTB50
  • detail: IGBT Trench Field Stop 600V 100A 223W Through Hole TO-247
