- دیتاشیت NTMFS4C08N

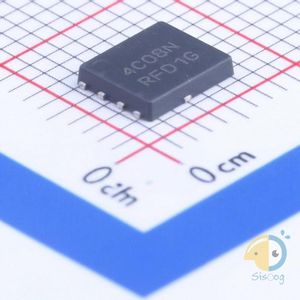

NTMFS4C08NT1G-001 دیتاشیت
مشخصات دیتاشیت
| نام دیتاشیت | NTMFS4C08N |
|---|---|
| حجم فایل | 139.532 کیلوبایت |
| نوع فایل | |
| تعداد صفحات | 7 |
دانلود دیتاشیت NTMFS4C08N |
دانلود دیتاشیت |
|---|
سایر مستندات
مستندات دیگری یافت نشد!
مشخصات فنی
- Manufacturer: ON Semiconductor
- Series: -
- Packaging: Tape & Reel (TR)
- Part Status: Obsolete
- FET Type: N-Channel
- Technology: MOSFET (Metal Oxide)
- Drain to Source Voltage (Vdss): 30V
- Current - Continuous Drain (Id) @ 25°C: 9A (Ta), 52A (Tc)
- Drive Voltage (Max Rds On, Min Rds On): 4.5V, 10V
- Rds On (Max) @ Id, Vgs: 5.8mOhm @ 18A, 10V
- Vgs(th) (Max) @ Id: 2.1V @ 250µA
- Gate Charge (Qg) (Max) @ Vgs: 18.2nC @ 10V
- Vgs (Max): ±20V
- Input Capacitance (Ciss) (Max) @ Vds: 1670pF @ 15V
- FET Feature: -
- Power Dissipation (Max): 760mW (Ta)
- Operating Temperature: -55°C ~ 150°C (TJ)
- Mounting Type: Surface Mount
- Supplier Device Package: 5-DFN (5x6) (8-SOFL)
- Package / Case: 8-PowerTDFN
- Base Part Number: NTMFS4
- detail: N-Channel 30V 9A (Ta), 52A (Tc) 760mW (Ta) Surface Mount 5-DFN (5x6) (8-SOFL)
