IXTP05N100M دیتاشیت

IXTP05N100M

مشخصات دیتاشیت

نام دیتاشیت IXTP05N100M
حجم فایل 112.919 کیلوبایت
نوع فایل pdf
تعداد صفحات 5

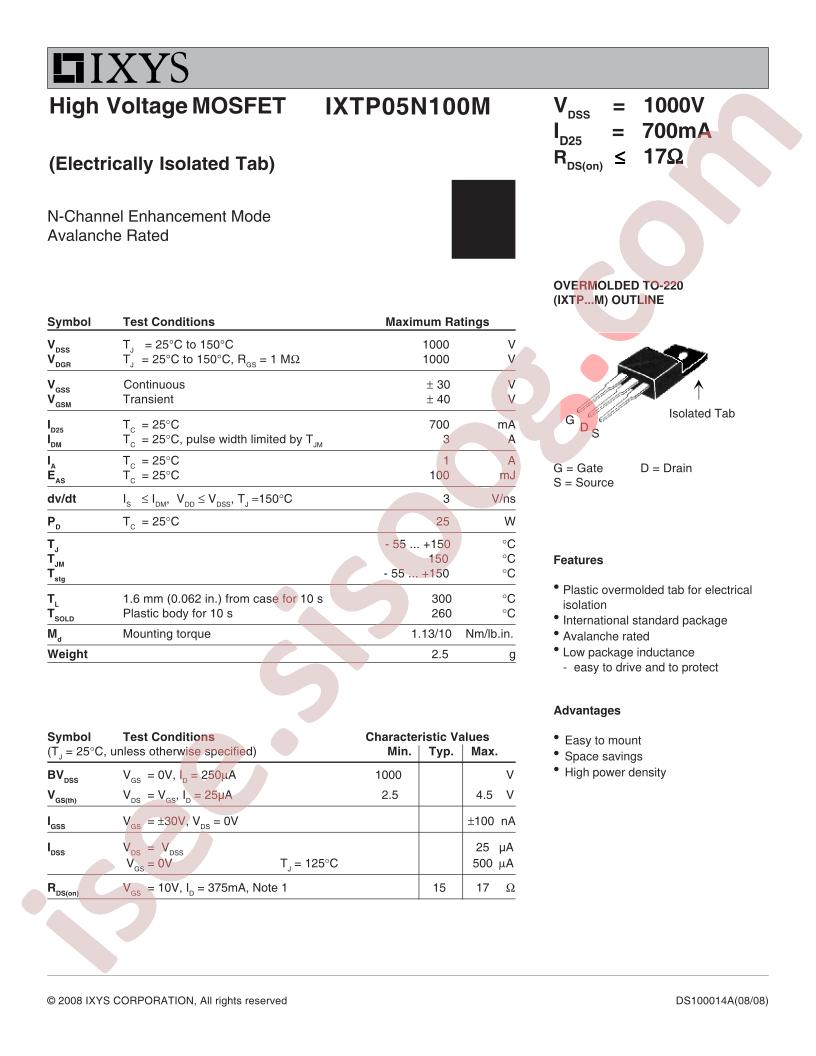

مشاهده دیتاشیت IXTP05N100M

دانلود دیتاشیت

سایر مستندات

مستندات دیگری یافت نشد!

مشخصات فنی

  • Manufacturer: IXYS
  • Series: -
  • Packaging: Tube
  • Part Status: Active
  • FET Type: N-Channel
  • Technology: MOSFET (Metal Oxide)
  • Drain to Source Voltage (Vdss): 1000V
  • Current - Continuous Drain (Id) @ 25°C: 700mA (Tc)
  • Drive Voltage (Max Rds On, Min Rds On): 10V
  • Rds On (Max) @ Id, Vgs: 17Ohm @ 375mA, 10V
  • Vgs(th) (Max) @ Id: 4.5V @ 25µA
  • Gate Charge (Qg) (Max) @ Vgs: 7.8nC @ 10V
  • Vgs (Max): ±30V
  • Input Capacitance (Ciss) (Max) @ Vds: 260pF @ 25V
  • FET Feature: -
  • Power Dissipation (Max): 25W (Tc)
  • Operating Temperature: -55°C ~ 150°C (TJ)
  • Mounting Type: Through Hole
  • Supplier Device Package: TO-220AB
  • Package / Case: TO-220-3
  • detail: N-Channel 1000V 700mA (Tc) 25W (Tc) Through Hole TO-220AB
