IXGQ50N60B4D1 دیتاشیت

IXGQ50N60B4D1

مشخصات دیتاشیت

نام دیتاشیت IXGQ50N60B4D1
حجم فایل 210.803 کیلوبایت
نوع فایل pdf
تعداد صفحات 7

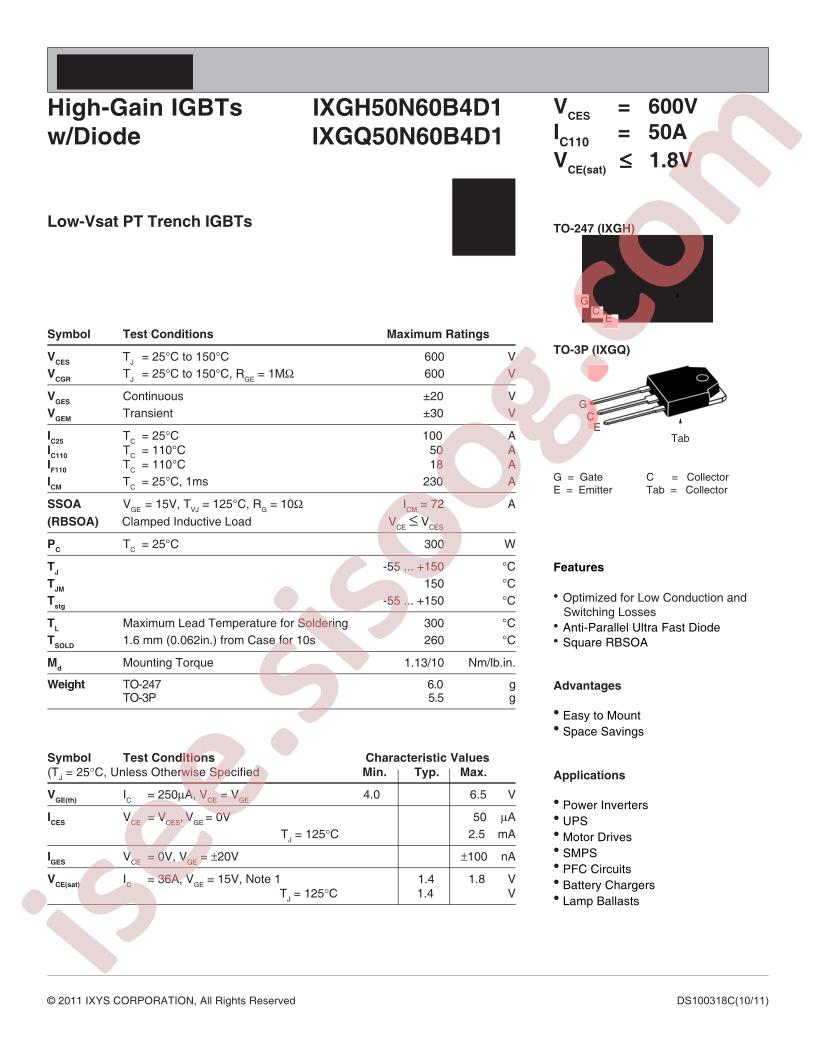

مشاهده دیتاشیت IXGQ50N60B4D1

دانلود دیتاشیت

سایر مستندات

IXGx50N60B4D1 7 pages

مشخصات فنی

  • Manufacturer: IXYS
  • Series: -
  • Packaging: Tube
  • Part Status: Obsolete
  • IGBT Type: PT
  • Voltage - Collector Emitter Breakdown (Max): 600V
  • Current - Collector (Ic) (Max): 100A
  • Current - Collector Pulsed (Icm): 230A
  • Vce(on) (Max) @ Vge, Ic: 1.8V @ 15V, 36A
  • Power - Max: 300W
  • Switching Energy: 930µJ (on), 1mJ (off)
  • Input Type: Standard
  • Gate Charge: 110nC
  • Td (on/off) @ 25°C: 37ns/330ns
  • Test Condition: 400V, 36A, 10Ohm, 15V
  • Reverse Recovery Time (trr): 25ns
  • Operating Temperature: -55°C ~ 150°C (TJ)
  • Mounting Type: Through Hole
  • Package / Case: TO-3P-3, SC-65-3
  • Supplier Device Package: TO-3P
  • detail: IGBT PT 600V 100A 300W Through Hole TO-3P
