دیتاشیت TPS1H100AQPWPRQ1

TPS1H100-Q1

مشخصات دیتاشیت

نام دیتاشیت TPS1H100-Q1
حجم فایل 1503.597 کیلوبایت
نوع فایل pdf
تعداد صفحات 47

دانلود دیتاشیت TPS1H100-Q1

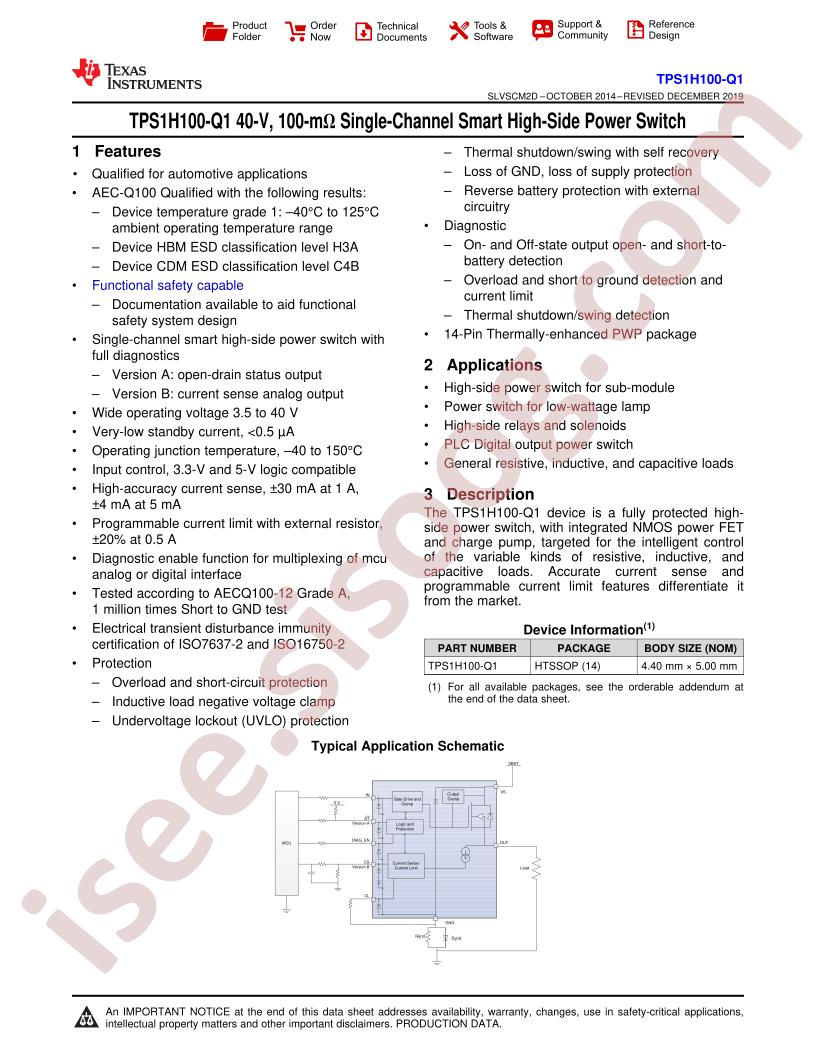

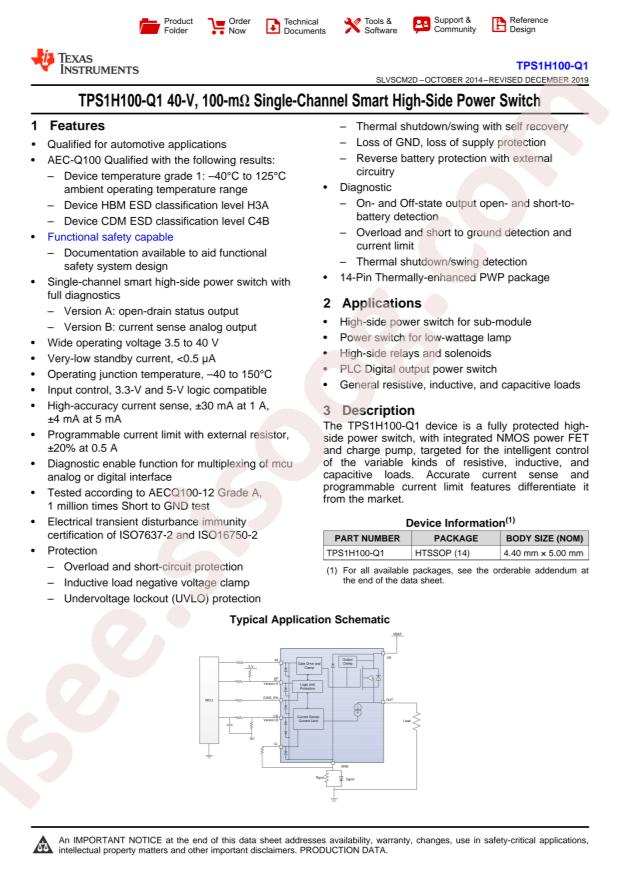

TPS1H100-Q1 Datasheet

مشخصات

  • RoHS: true
  • Category: Power Supply Chip/Power Distribution Switches
  • Datasheet: Texas Instruments TPS1H100AQPWPRQ1
  • Input Voltage: 5V~40V
  • Output Current: 4A
  • Number of Outputs: 1
  • Resistor On-State: 80mΩ
  • Operating Temperature -: -40°C~+125°C
  • Package: TSSOP-14
  • Manufacturer: Texas Instruments
  • Series: Automotive, AEC-Q100
  • Interface: On/Off
  • Voltage - Supply (Vcc/Vdd): Not Required
  • Features: Status Flag
  • Fault Protection: Current Limiting (Adjustable), Open Load Detect, Over Temperature, UVLO
  • Supplier Device Package: 14-HTSSOP
  • Rds On (Typ): 80mOhm
  • Ratio - Input:Output: 1:1
  • Switch Type: General Purpose
  • Current - Output (Max): 4A
  • Mounting Type: Surface Mount
  • Input Type: -
  • Output Configuration: High Side
  • Voltage - Load: 5V ~ 40V
  • Packaging: Digi-Reel®
  • Base Part Number: TPS1H100
  • Package / Case: 14-PowerTSSOP (0.173", 4.40mm Width)
  • Part Status: Active
  • Output Type: N-Channel
  • Operating Temperature: -40°C ~ 125°C (TA)
  • detail: Power Switch/Driver 1:1 N-Channel 4A 14-HTSSOP
