TPS79801QDGNRQ1 دیتاشیت

TPS79801QDGNRQ1

مشخصات دیتاشیت

نام دیتاشیت TPS79801QDGNRQ1
حجم فایل 98.786 کیلوبایت
نوع فایل pdf
تعداد صفحات 25

مشاهده دیتاشیت TPS79801QDGNRQ1

دانلود دیتاشیت

سایر مستندات

TPS798xx-Q1 23 pages

مشخصات فنی

  • RoHS: true
  • Category: Power Supply Chip/Linear Voltage Regulators (LDO)
  • Datasheet: Texas Instruments TPS79801QDGNRQ1
  • Output Type: Adjustable
  • Output Current: 50mA
  • Output Voltage: 1.275V~28V
  • Dropout Voltage: 550mV@(50mA)
  • Output Polarity: Positive
  • Number of Outputs: 1
  • Maximum Input Voltage: 50V
  • Operating Temperature: -40°C~+125°C
  • Quiescent Current (Ground Current): 80uA
  • Power Supply Rejection Ratio (PSRR): 65dB@(120Hz)

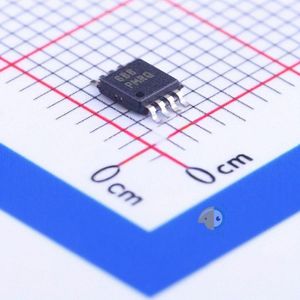

  • Package: MSOP-8-EP
  • Manufacturer: Texas Instruments
  • Voltage Dropout (Max): 0.55V @ 50mA
  • Package / Case: 8-TSSOP, 8-MSOP (0.118", 3.00mm Width) Exposed Pad
  • Control Features: Enable
  • Current - Output: 50mA
  • Output Configuration: Positive
  • Voltage - Output (Min/Fixed): 1.275V
  • Supplier Device Package: 8-MSOP-PowerPad
  • Part Status: Active
  • Current - Supply (Max): 3.3mA
  • Base Part Number: TPS798
  • PSRR: 65dB (120Hz)
  • Protection Features: Over Current, Over Temperature, Reverse Polarity
  • Packaging: Cut Tape (CT)
  • Voltage - Output (Max): 28V
  • Voltage - Input (Max): 50V
  • Series: Automotive, AEC-Q100
  • Mounting Type: Surface Mount
  • Current - Quiescent (Iq): 80µA
  • Number of Regulators: 1
  • detail: Linear Voltage Regulator IC 1 Output 50mA 8-MSOP-PowerPad
