- دیتاشیت TPS2054BDR
TPS2054BDR دیتاشیت
مشخصات دیتاشیت
| نام دیتاشیت | TPS2054BDR |
|---|---|
| حجم فایل | 103.216 کیلوبایت |
| نوع فایل | |
| تعداد صفحات | 65 |
دانلود دیتاشیت TPS2054BDR |
دانلود دیتاشیت |
|---|
سایر مستندات

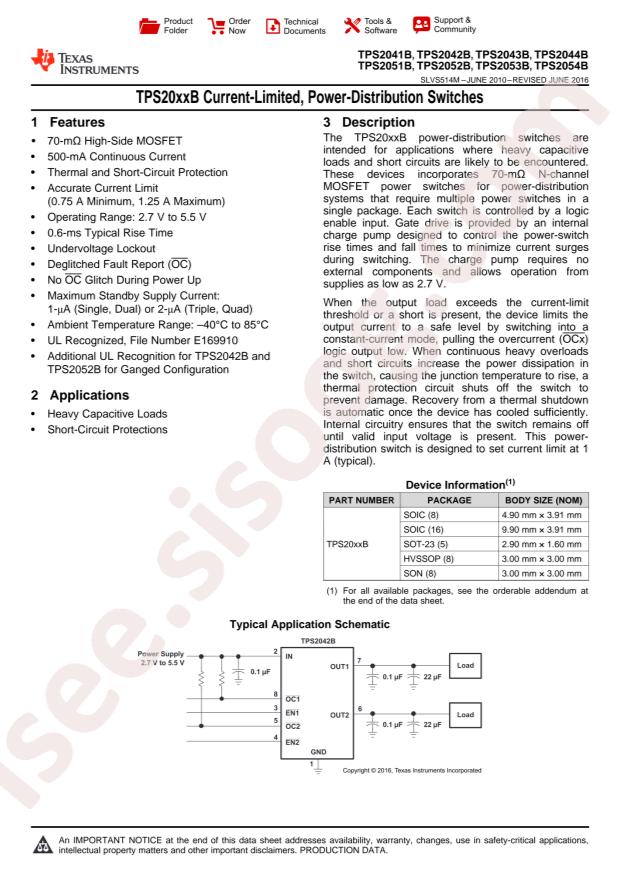

TPS2041B-44B, 51B-54B Datasheet 65 pages
مشخصات فنی
- RoHS: true
- Category: Communication Interface Chip/UART/485/232/USB ICs
- Protocol: -
- Datasheet: Texas Instruments TPS2054BDR
- Applications Function: USB充电芯片
- Package: SOP-16
- Manufacturer: Texas Instruments
- Switch Type: General Purpose
- Number of Outputs: 4
- Package / Case: 16-SOIC (0.154", 3.90mm Width)
- Current - Output (Max): 500mA
- Operating Temperature: -40°C ~ 125°C (TJ)
- Output Configuration: High Side
- Ratio - Input:Output: 2 x 1:2
- Supplier Device Package: 16-SOIC
- Part Status: Active
- Base Part Number: TPS205
- Output Type: N-Channel
- Rds On (Typ): 70mOhm
- Input Type: Non-Inverting
- Voltage - Supply (Vcc/Vdd): Not Required
- Interface: On/Off
- Features: Status Flag
- Fault Protection: Current Limiting (Fixed), Over Temperature, UVLO
- Voltage - Load: 2.7V ~ 5.5V
- Packaging: Cut Tape (CT)
- Series: -
- Mounting Type: Surface Mount
- detail: Power Switch/Driver 2 x 1:2 N-Channel 500mA 16-SOIC
