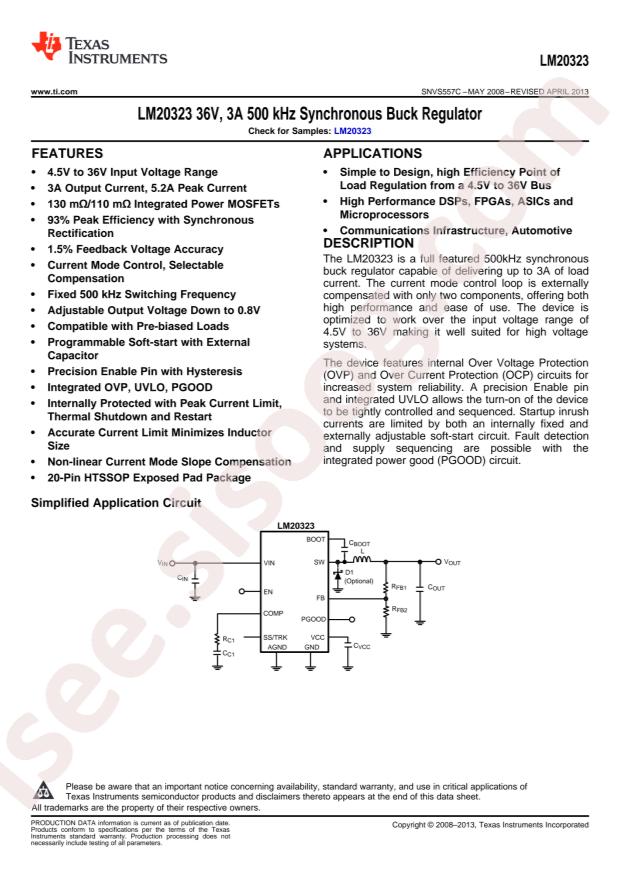

LM20323MHX/NOPB دیتاشیت
مشخصات دیتاشیت
| نام دیتاشیت | LM20323MHX/NOPB |
|---|---|
| حجم فایل | 92.751 کیلوبایت |
| نوع فایل | |
| تعداد صفحات | 28 |
دانلود دیتاشیت LM20323MHX/NOPB |
دانلود دیتاشیت |
|---|
سایر مستندات
LM20323 Datasheet 29 pages
مشخصات فنی
- RoHS: true
- Category: Power Supply Chip/DC-DC Converters
- Function: Step-down type
- Topology: Step-down
- Datasheet: Texas Instruments LM20323MHX/NOPB
- Output Type: Adjustable
- Input Voltage: 4.5V~36V
- Output Voltage: 0.8V~25.2V
- Number of Outputs: 1
- Switching Frequency: 520kHz
- Output Current (Max): 3A
- Operating Temperature: -40°C~+125°C@(TJ)
- Synchronous Rectification: Yes
- Package: TSSOP-20-EP
- Manufacturer: Texas Instruments
- Frequency - Switching: 520kHz
- Package / Case: 20-PowerTSSOP (0.173", 4.40mm Width)
- Supplier Device Package: 20-HTSSOP
- Voltage - Output (Min/Fixed): 0.8V
- Current - Output: 3A
- Output Configuration: Positive
- Packaging: Cut Tape (CT)
- Part Status: Active
- Voltage - Output (Max): 25.2V
- Series: -
- Mounting Type: Surface Mount
- Voltage - Input (Max): 36V
- Base Part Number: LM20323
- Voltage - Input (Min): 4.5V
- Synchronous Rectifier: Yes
- detail: Buck Switching Regulator IC Positive Adjustable 0.8V 1 Output 3A 20-PowerTSSOP (0.173", 4.40mm Width)
