- دیتاشیت LM317AT/NOPB
دیتاشیت LM317AT/NOPB
مشخصات دیتاشیت
| نام دیتاشیت | LM317AT/NOPB |
|---|---|
| حجم فایل | 115.825 کیلوبایت |
| نوع فایل | |
| تعداد صفحات | 44 |
LM317AT/NOPB |
دانلود دیتاشیت |
|---|
سایر مستندات

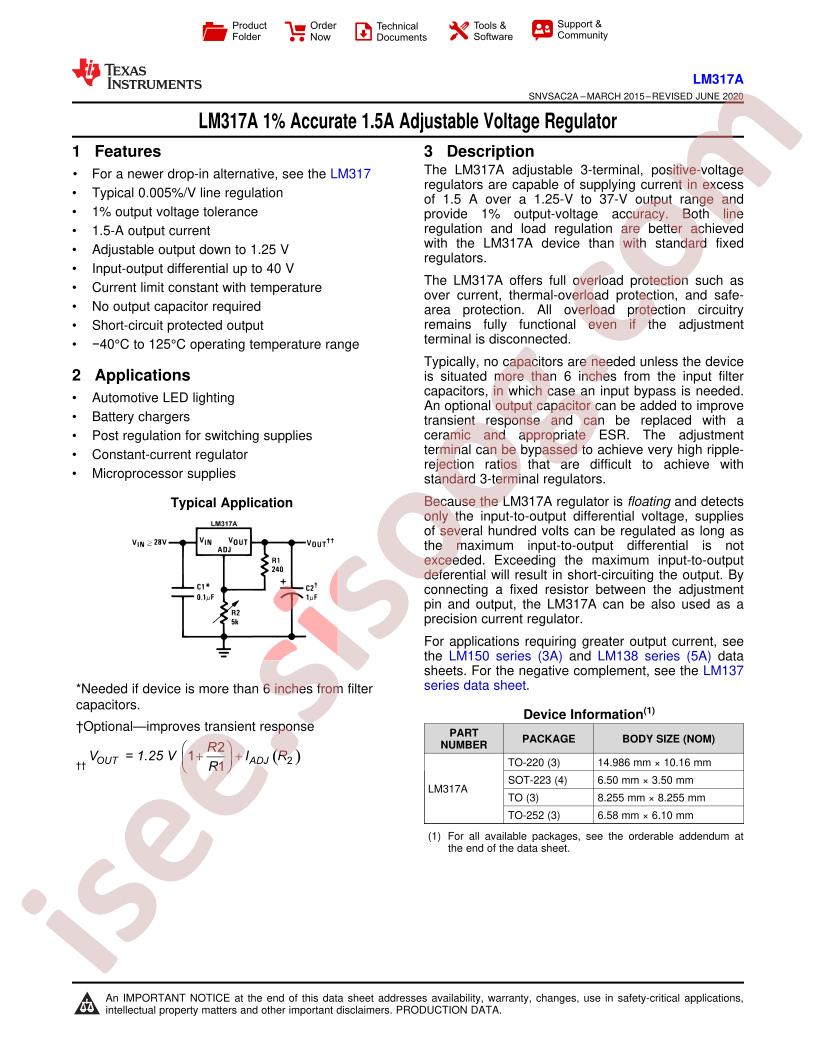

LM317A Datasheet 43 pages
مشخصات فنی
- RoHS: true
- Category: Power Supply Chip/Linear Voltage Regulators (LDO)
- Datasheet: Texas Instruments LM317AT/NOPB
- Output Type: Adjustable
- Output Current: 1.5A
- Output Voltage: 1.25V~37V
- Dropout Voltage: -
- Output Polarity: Positive
- Number of Outputs: 1
- Maximum Input Voltage: 40V
- Operating Temperature: -40°C~+125°C
- Quiescent Current (Ground Current): 10mA
- Power Supply Rejection Ratio (PSRR): 80dB@(120Hz)
- Package: TO-220
- Manufacturer: Texas Instruments
- Base Part Number: LM317
- Supplier Device Package: TO-220-3
- Voltage - Output (Max): 37V
- Output Configuration: Positive
- Current - Quiescent (Iq): 10mA
- PSRR: 80dB ~ 65dB (120Hz)
- Voltage Dropout (Max): -
- Number of Regulators: 1
- Mounting Type: Through Hole
- Packaging: Tube
- Voltage - Output (Min/Fixed): 1.25V
- Protection Features: Over Temperature, Short Circuit
- Series: -
- Voltage - Input (Max): 40V
- Current - Output: 1.5A
- Part Status: Not For New Designs
- Package / Case: TO-220-3
- Control Features: -
- detail: Linear Voltage Regulator IC 1 Output 1.5A TO-220-3
